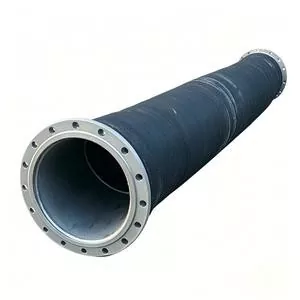

Гъвкав гумен маркуч с фланец с голям диаметър

JIDONGDA Гъвкав каучуков маркуч с голям диаметър с фланци се използва главно за гъвкава връзка и транспортиране на медии между голямо оборудване, помпени агрегати, тръбопроводи и мобилно оборудване.

Продуктът използва корпус от гумен маркуч, комбиниран с подсилващи структури и е оборудван с фланци в двата края. Подходящ е за пренасяне на:

· Вода

· Морска вода

· Каша

· Минерална суспензия

· Пясък и чакъл

· Хвостохранилища

· Някои индустриални медии

Основното позициониране на този продукт е гъвкавата връзка. Следователно, по време на избора, освен налягането и диаметъра, трябва да се вземат предвид и фактори като вибрации на оборудването, изместване на тръбопровода, отклонение при монтажа, пространство за огъване и дължина на маркуча.

Ключови предимства

01 | Възможност за гъвкава връзка

Тялото на гумения маркуч осигурява определена способност за огъване и изместване, което го прави подходящ за гъвкави връзки в близост до интерфейсите на оборудването.

02 | Пренасяне на голям поток

Структурата с голям диаметър може да се използва за транспортиране на големи обеми медии. Специфичният диапазон на диаметъра трябва да бъде потвърден в съответствие с действителния продукт и изискванията на проекта.

03 | Съвпадение на фланеца

И двата края могат да бъдат оборудвани с въглеродна стомана, неръждаема стомана или други фланци и могат да бъдат съчетани според общи стандарти или чертежи на клиента.

04 | Опционална смукателна и изпускателна структура

Според действителните изисквания за вакуум могат да бъдат конфигурирани подходящи армировъчни конструкции и спирални рамки от стоманена тел.

05 | Средна адаптивност

За среди като вода, морска вода, суспензия, минерална суспензия и пясък могат да бъдат избрани подходящи вътрешни гумени материали според изискванията за материал и условията на износване.

06 | Нестандартно персонализиране

Персонализирането е достъпно за:

· Диаметър

· Дължина

· Налягане

· Вакуумно налягане

· Температура

· Фланец

· Каучукова смес

· Цвят

Структура на продукта

Вътрешният гумен слой контактува директно с транспортната среда.

Подсиленият слой тъкан поема натоварването от натиск.

Когато е необходима вакуумна опора, може да се конфигурира спирална армировъчна структура от стоманена тел.

Външният гумен слой осигурява устойчивост на стареене и защита на околната среда.

Крайните фланци се използват за болтови връзки между оборудване и тръбопроводи.

Защо да изберете гъвкава фланцова структура

Когато фиксираните тръбопроводи изпитват вибрации на помпения агрегат, движение на оборудването или грешки при монтажа, може да възникне допълнително напрежение в точките на свързване.

Гъвкавите гумени маркучи могат да служат като гъвкави секции в тръбопроводи, като помагат за приспособяване на определено изместване и вибрации.

Действително допустимият радиус на огъване, диапазонът на изместване и методът на монтаж трябва да бъдат потвърдени в съответствие с конкретната конструкция.

Типични места за инсталиране

Често се използва при:

· Смукателни или нагнетателни краища на помпата

· Връзки между оборудване и главни тръбопроводи

· Точки за свързване на мобилно оборудване

· Промишлени тръбопроводи, изискващи честа инсталация и демонтаж

Размерите на фланеца трябва да съответстват на съответния фланец, уплътнителната повърхност и позициите на отвора за болта.

Технически параметри

Приложни индустрии

Копаене:
Използва се за транспортиране на минерална суспензия, хвост и среда, съдържаща частици.

Драгиране:
Използва се за транспортиране на тор, утайки и пясък.

Портове:
Използва се за транспортиране на течности и материали с голям поток.

Пясък и чакъл:
Използва се за транспортиране на водно-пясъчни смеси и зърнести материали.

Строителна техника:
Използва се за гъвкави връзки между помпи, оборудване и мобилни тръбопроводи.

Индустриално транспортиране:
Използва се за промишлена вода, суспензия и други подходящи транспортни среди.

Точки за избор

При покупка се препоръчва да предоставите следната информация:

· Вътрешен диаметър

· Дължина

· Работно налягане

· Работно вакуумно налягане

· Пренасяща среда

· Температура

· Скорост на потока

· Изисквания за огъване/изместване

· Стандартен фланец

Ако се използва за приложения с вакуумно засмукване, нивото на вакуумното налягане трябва да бъде ясно посочено.

Ако се транспортират абразивни среди като пясък или минерална суспензия, трябва да се осигурят размерът на частиците и концентрацията.

Използване и поддръжка

· Избягвайте превишаване на потвърденото налягане, вакуумно налягане и температурен диапазон.

· Не разтягайте или усуквайте маркуча по време на монтаж.

· Проверявайте редовно външни гумени пукнатини, издутини, необичайно износване и течове по фланеца.

· Спрете да използвате маркуча и потвърдете отново работните условия, ако настъпи структурна повреда или необичайно срутване на маркуча.

Персонализиране на продукта / OEM & ODM

За нестандартни спецификации продуктите могат да бъдат потвърдени според клиентски чертежи, мостри или технически параметри.

Препоръчително е да осигурите:

Вътрешен диаметър / ID: ____

Дължина / Дължина: ____ m

Работно налягане / Работно налягане: ____ MPa

Работен вакуум / Вакуум: ____ kPa

Работна температура / Температура: ____ ℃

Транспортна среда / среда: ____

Стандартен фланец / Стандартен фланец: ____

Размери на фланеца / Размери на фланеца: ____

Количество за покупка / Количество: ____

Пристанище / местоназначение: ____

ЧЗВ

Какви са основните предимства на този маркуч?

Основните предимства са комбинацията от транспортиране с голям диаметър и възможност за гъвкаво свързване, което го прави подходящ за приложения, включващи вибрации на оборудването, изместване на тръбопровода и отклонение при монтаж.

Може ли фланецът да бъде произведен по чертежи?

да Техническото потвърждение може да се извърши според стандарта на фланеца, размерите или чертежите, предоставени от клиентите.

Може ли да се използва за минерална каша?

да Подходящи вътрешни гумени материали и подсилващи структури могат да бъдат избрани според концентрацията на минерална суспензия, размера на частиците, скоростта на потока, налягането и температурата.

Какво е MOQ?

MOQ се потвърждава според изискванията за спецификация, дължина, структура и персонализиране.

Стандартните продукти могат да поддържат закупуване на малки партиди в зависимост от условията на поръчката.

Какво е времето за доставка?

Стандартните продукти обикновено могат да бъдат организирани в рамките на приблизително 7–20 работни дни.

Персонализираните продукти и специалните спецификации се потвърждават според изискванията на поръчката.
