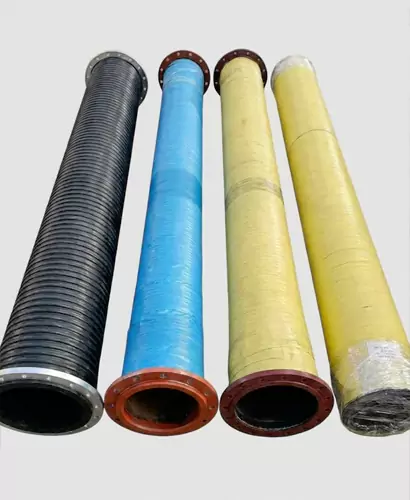

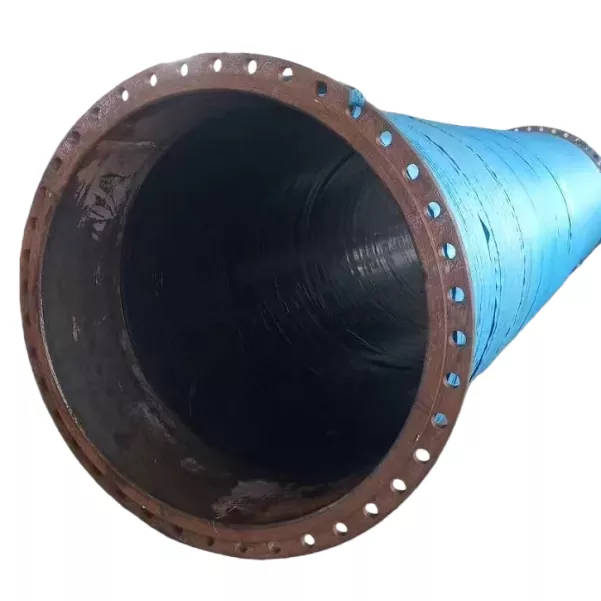

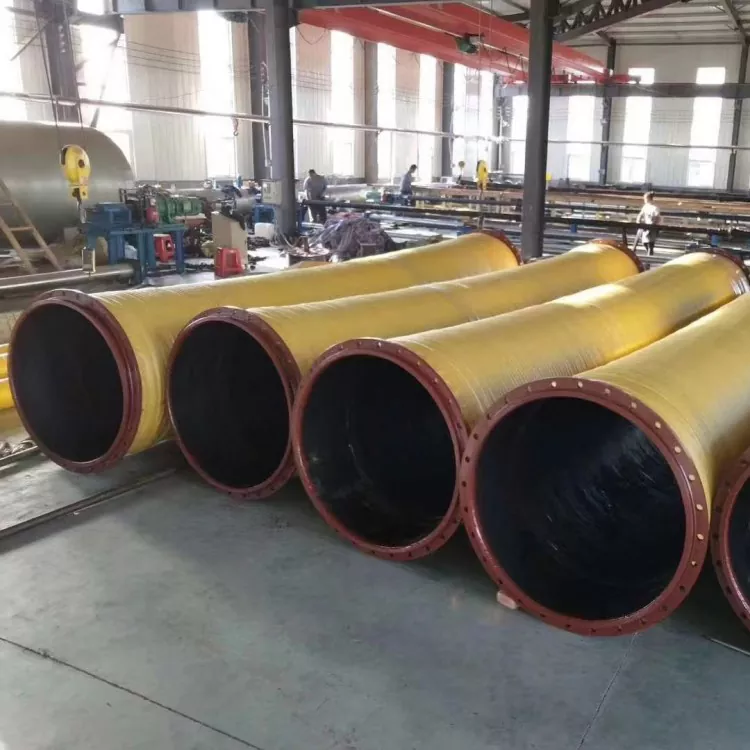

Гумен маркуч с голям диаметъриграе критична роля в индустрии, където преносът на големи обеми течности не подлежи на обсъждане. В JIDONGDA сме посветили повече от две десетилетия на усъвършенстването на тези маркучи за минното дело, строителството, селското стопанство и морските сектори. Нашето инженерство се фокусира върху издържането на екстремни налягания, абразивни материали и сурово време, като същевременно поддържа гъвкавост и дълготрайност.

Разбирайки техническите изисквания,ДЗИДОНГДАРешенията за гумени маркучи с голям диаметър интегрират първокласни естествени и синтетични каучукови съединения с усъвършенствани подсилващи слоеве. Този дизайн осигурява устойчивост на корозия, стареене и внезапни скокове на налягането. Наблягаме на гладката вътрешна облицовка, за да минимизираме загубите от триене, като директно подобряваме оперативната ефективност при изпомпване на суспензия, драгиране и приложения за изхвърляне на вода.

Основни параметри

Прецизността в размерите и състава на материалите определя нашата продуктова линия. По-долу разбиваме стандартните спецификации, които ръководят избора на инженери и мениджъри по доставките. Имайте предвид, че всеки параметър може да бъде пригоден за специфични изисквания на проекта.

• Диапазон на вътрешния диаметър:От 4 инча (102 мм) до 48 инча (1219 мм), покриващи повечето промишлени нужди от засмукване и изпускане.
• Рейтинг на налягането:Работно налягане от 0,3 MPa до 2,5 MPa, с коефициенти на безопасност при налягане на спукване, обикновено зададени на 3:1 или 4:1 в зависимост от приложението.

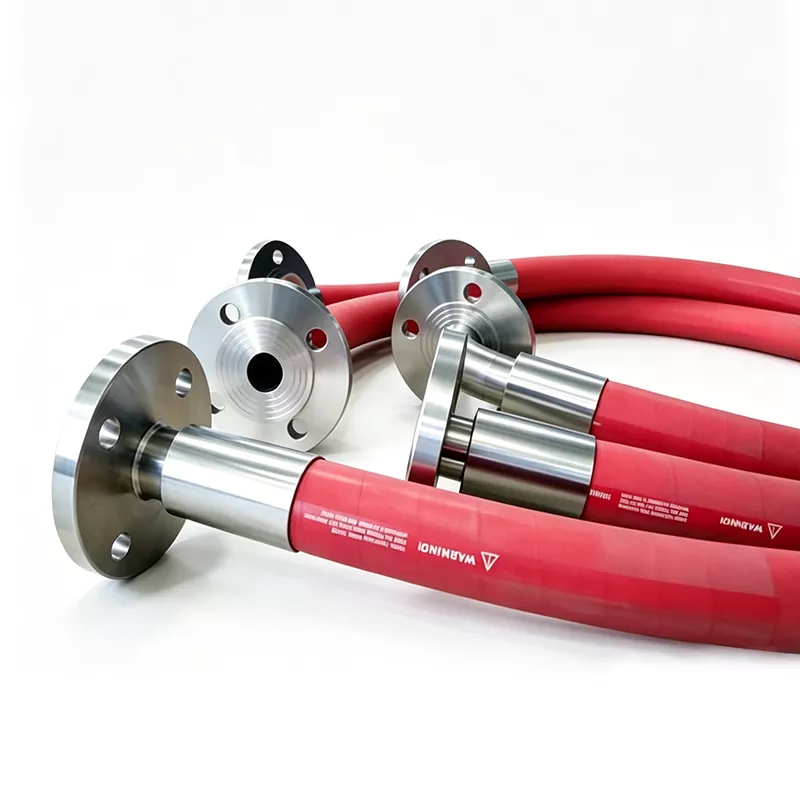

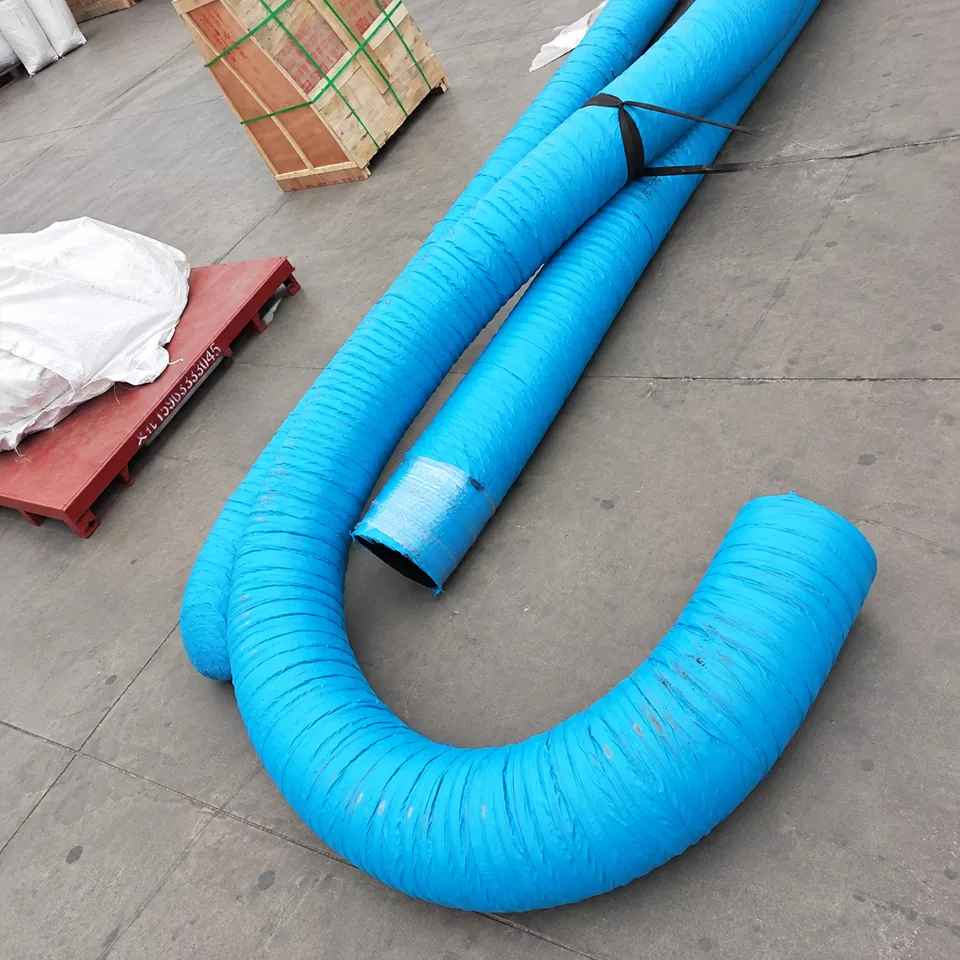

• Температурна устойчивост:Стандартните маркучи издържат от -20°C до 80°C, докато топлоустойчивите версии се простират до 120°C за пренос на пара или горещо масло.
• Материал на облицовката:Опциите включват смес от NR/SBR за обща абразия, NBR за устойчивост на масло и EPDM за устойчивост на химикали и атмосферни влияния.

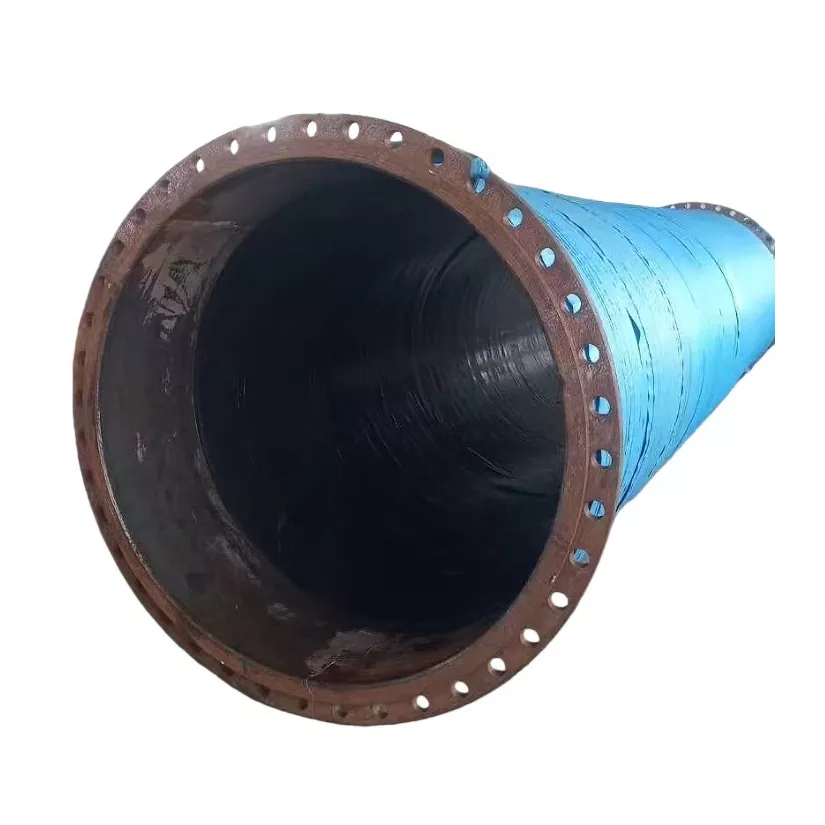

• Подсилващи слоеве:Полиестерна тъкан с висока якост, спирала от стоманена тел или множество текстилни слоеве, вградени в гумената стена за структурна цялост.
• Свойства на покритието:Устойчив на абразия, устойчив на озон и UV-стабилизиран синтетичен каучук за защита срещу влошаване на околната среда.
• Наличност на дължина:Стандартни дължини от 20 метра или 61 метра, с персонализирани разфасовки и фланцови комплекти, подготвени вътрешно.
• Оценка на вакуума:Пълна вакуумна способност за аспирационни приложения, осигурена от твърдата спираловидна тел, интегрирана в стената на маркуча.

Приложения в различни индустрии

Универсалността на продуктите с гумени маркучи с голям диаметър JIDONGDA произтича от адаптивното инженерство. По-долу са основните сектори, където тези маркучи се оказват незаменими.

• Минно дело и обработка на полезни изкопаеми:Транспортиране на отпадъци, концентратни суспензии и технологична вода на големи разстояния. Устойчивата на абразия подплата се справя с остри, тежки частици без бързо износване.

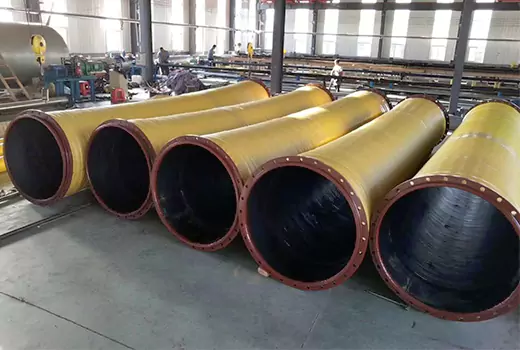

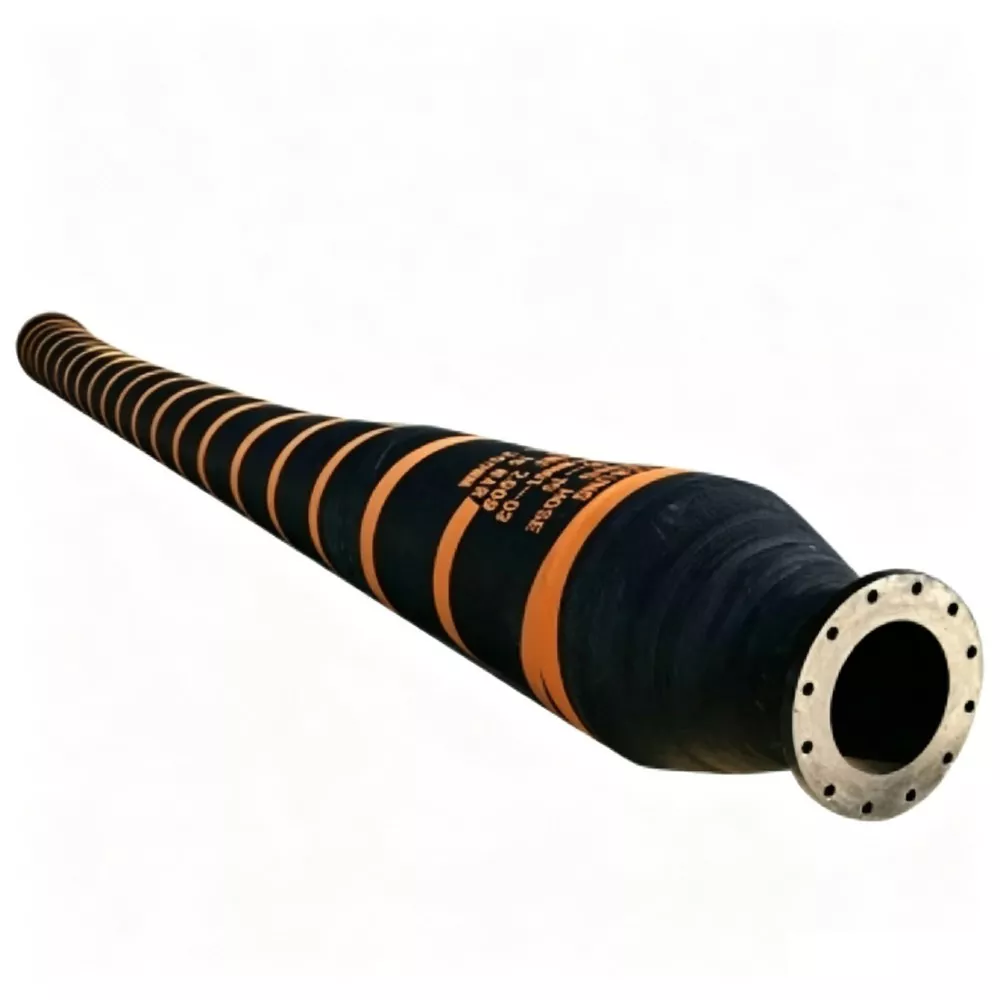

• Драгиращи операции:Всмукване и изхвърляне на пясък, чакъл и тиня от реки, пристанища и морско дъно. Гъвкавостта на маркуча се адаптира към постоянното движение на драгажни съдове и плаващи тръбопроводи.
• Селскостопанско напояване и дренаж:Мащабен пренос на вода от резервоари към полета, както и изпомпване за контрол на наводненията. Лекият дизайн на маркуча спрямо размера на отвора му опростява разгръщането и изваждането.
• Обезводняване на строителната площадка:Отстраняване на подпочвени или дъждовни води от изкопи, основи и тунели. Пълният вакуум осигурява постоянно засмукване дори при високи изисквания за повдигане.

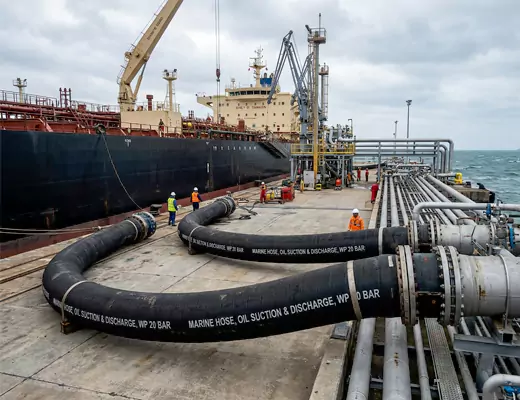

• Морски и офшорни:Прехвърляне на баластни води, изпомпване на трюма и реакция при нефтени разливи. Специалните маслоустойчиви и огнезащитни капаци отговарят на строгите разпоредби за морска безопасност.
• Управление на промишлени течни отпадъци:Боравене с корозивни отпадъчни води и странични химически продукти в пречиствателни станции. EPDM облицовките осигуряват отлична устойчивост на широк диапазон от нива на pH.
• Генериране на енергия:Тръбопроводи за приемане и изпускане на охлаждаща вода за топлоелектрически централи. Маркучите издържат на постоянен воден поток и умерени температури без котлен камък или влошаване.

Предимства от избора на JIDONGDA като ваш доставчик на маркучи

Изборът на доставчик за гумен маркуч с голям диаметър включва оценка на повече от самия продукт. JIDONGDA интегрира обслужване, тестване и логистика, за да осигури пълна надеждност.

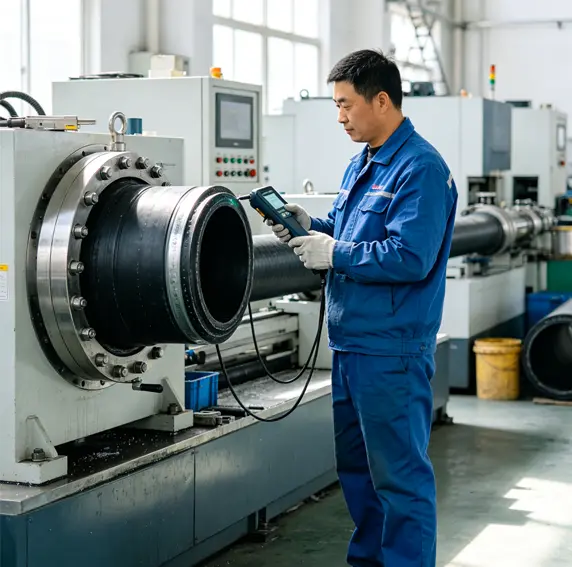

• Директен фабричен контрол на качеството:Нашата вътрешна лаборатория ежедневно провежда тестове с реометри, анализ на якост на опън и устойчивост на абразия. Клиентите получават подробни тестови сертификати с всяка пратка.
• Персонализирана инженерна поддръжка:Разполагаме инженери, които да оценят условията на място, да препоръчат оптимални конфигурации на маркучи и да проектират специални крайни връзки, които намаляват сложността на монтажа.
• Експертиза в глобалната логистика:Маркучите се опаковат в защитни опаковки и се изпращат чрез насипни или контейнерни методи до всяко голямо пристанище по света. Нашият екип по документи гарантира гладко митническо освобождаване.
• Конкурентна обща цена на притежание:Удължените сервизни интервали и ниските изисквания за поддръжка компенсират първоначалната инвестиция. Много клиенти съобщават за три до пет пъти по-дълъг живот в сравнение с генеричните алтернативи.
• Бърза разработка на прототип:За уникални проекти можем да произведем пробни маркучи в рамките на 15 дни, което позволява полеви тестове преди да започне пълномащабното производство.

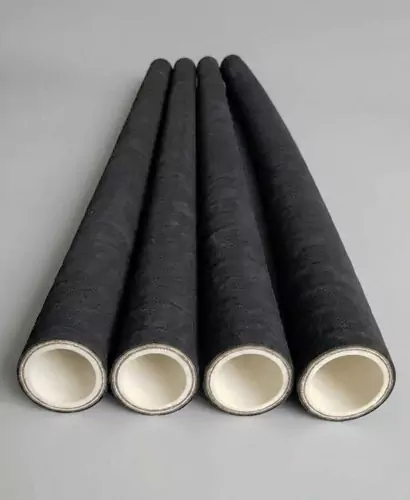

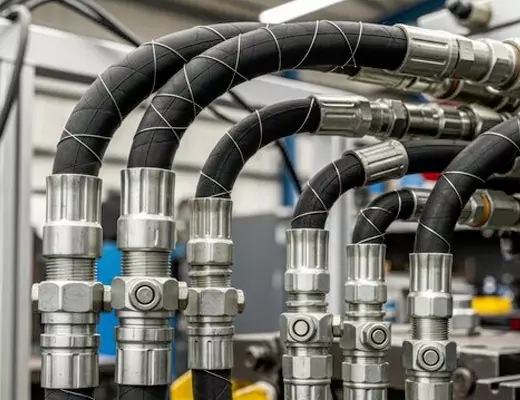

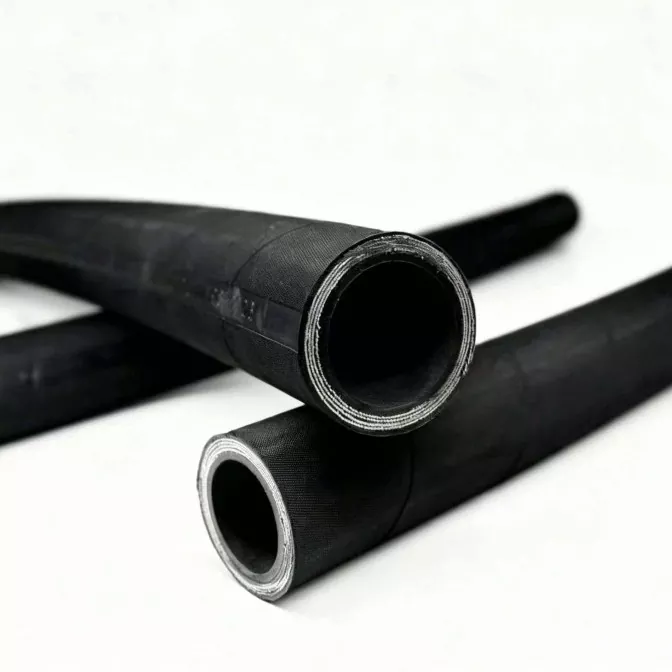

Гумен маркуч за високо наляганестои като критичен компонент в безброй индустриални, хидравлични и пневматични системи. Способността му да пренася течности, газове и абразивни материали при екстремни налягания, като същевременно запазва гъвкавостта, го прави незаменим. Разбирането на конструктивните параметри, състава на материалите и технологиите за подсилване зад тези маркучи е от съществено значение за избора на правилния продукт и осигуряването на безопасност при работа.

Основна конструкция

Всеки гумен маркуч за високо налягане е изграден около трислойна структура, проектирана за издръжливост и надеждност при натоварване. Вътрешната тръба, подсилващият слой и външният капак работят заедно, за да се справят с интензивни работни налягания, да издържат на химическо разграждане и да издържат на износване от околната среда.

• Вътрешна гума:Формулиран от синтетични каучукови съединения като NBR (нитрил), EPDM, SBR или неопрен. Изборът зависи от течността, която се пренася. NBR се отличава с устойчивост на масло и гориво, докато EPDM се справя с вода и пара при висока температура. JIDONGDA използва персонализирани смеси за постигане на оптимална съвместимост с хидравлични масла, течности на водна основа и агресивни химикали.
• Подсилващ слой:Това е сърцето на способността за издържане на натиск. Множество слоеве оплетка от стоманена тел с висока якост или спирално навита стоманена тел са вградени в гумата. Някои дизайни използват текстилна оплетка за умерен натиск. За изисквания за екстремно високо налягане са обичайни четири или шест слоя спирална телена армировка. Маркучите JIDONGDA се отличават със строго контролирани ъгли на оплитане и напрежение на телта, за да се увеличи максимално силата на спукване, като същевременно се запази гъвкавостта.
• Външно покритие:Осигурява устойчивост на абразия, озон, атмосферни влияния и масла. Обикновено изработени от неопрен или синтетичен каучук с допълнителна повърхностна обработка. Капаците на JIDONGDA са проектирани с гладко или обвито покритие, а специални одобрени от MSHA капаци са налични за минни приложения.

Често задавани въпроси

Какви фактори за безопасност трябва да приложа при избора на гумен маркуч за високо налягане?

Индустриалният стандарт е коефициент на безопасност 4:1 между налягането на разрушаване и максималното работно налягане. Въпреки това, динамичните приложения с пикове на налягането или импулсни цикли често изискват по-висок коефициент, като 5:1 или 6:1.ДЗИДОНГДАинженерният екип може да ви помогне да изчислите правилната граница на безопасност въз основа на пулсациите на помпата, ускорението и профила на налягането на системата. Никога не превишавайте публикуваното от производителя работно налягане и винаги обмисляйте намаляване на температурата.

Как температурата влияе на работата на гумен маркуч?

С повишаването на температурата каучуковите смеси омекват и здравината на армировката може да намалее. Например маркуч от NBR с номинално налягане 4000 psi при 100°C може да издържи само 3200 psi при 120°C. JIDONGDA предоставя криви на намаляване на мощността в техните технически каталози. За продължителна употреба при високи температури над 120°C помислете за маркучи с HNBR или EPDM вътрешни тръби и подходяща изолация. Ниските температури могат да направят гумата чуплива; маркуч с номинална температура -40°F все още трябва да се борави внимателно близо до тази граница.

На какви стандарти отговарят гумените маркучи JIDONGDA?

Маркучите JIDONGDA са произведени, за да отговарят или надвишават серията SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 и DIN 20022/20023. Много маркучи имат и одобрения от MSHA за минно дело. При поискване се предоставят пълни сертификати и протоколи от тестове на партиди.

Как да измеря правилно дължината на гумен маркуч за високо налягане?

Измерете от уплътнителната повърхност до уплътнителната повърхност по централната линия на маркуча, включително краищата на фитингите. Позволете фрезови завои и термично разширение. JIDONGDA предлага ръководство за измерване и може да произведе персонализирани сглобки на място. Използването на правилната дължина предотвратява ненужното напрежение върху фитингите и удължава експлоатационния живот.

Какво причинява повреда на гумен маркуч и как мога да го предотвратя?

Обичайните режими на повреда включват: вътрешна ерозия на тръбата от висока скорост на флуида (надвишаване на препоръчителния поток), умора на армировката от прекомерни удари на налягането, външна абразия от триене в други маркучи или машинни части и химическа несъвместимост, причиняваща подуване или втвърдяване. Предотвратете повреди, като използвате работния лист за приложение на JIDONGDA, за да съпоставите маркуча с течността и налягането, като инсталирате защитни ръкави или предпазители за маркучи в сурови зони и прилагате редовен режим на проверка.

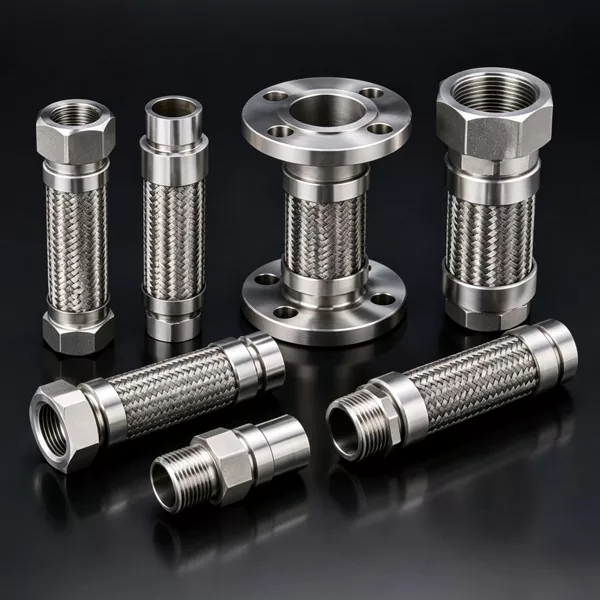

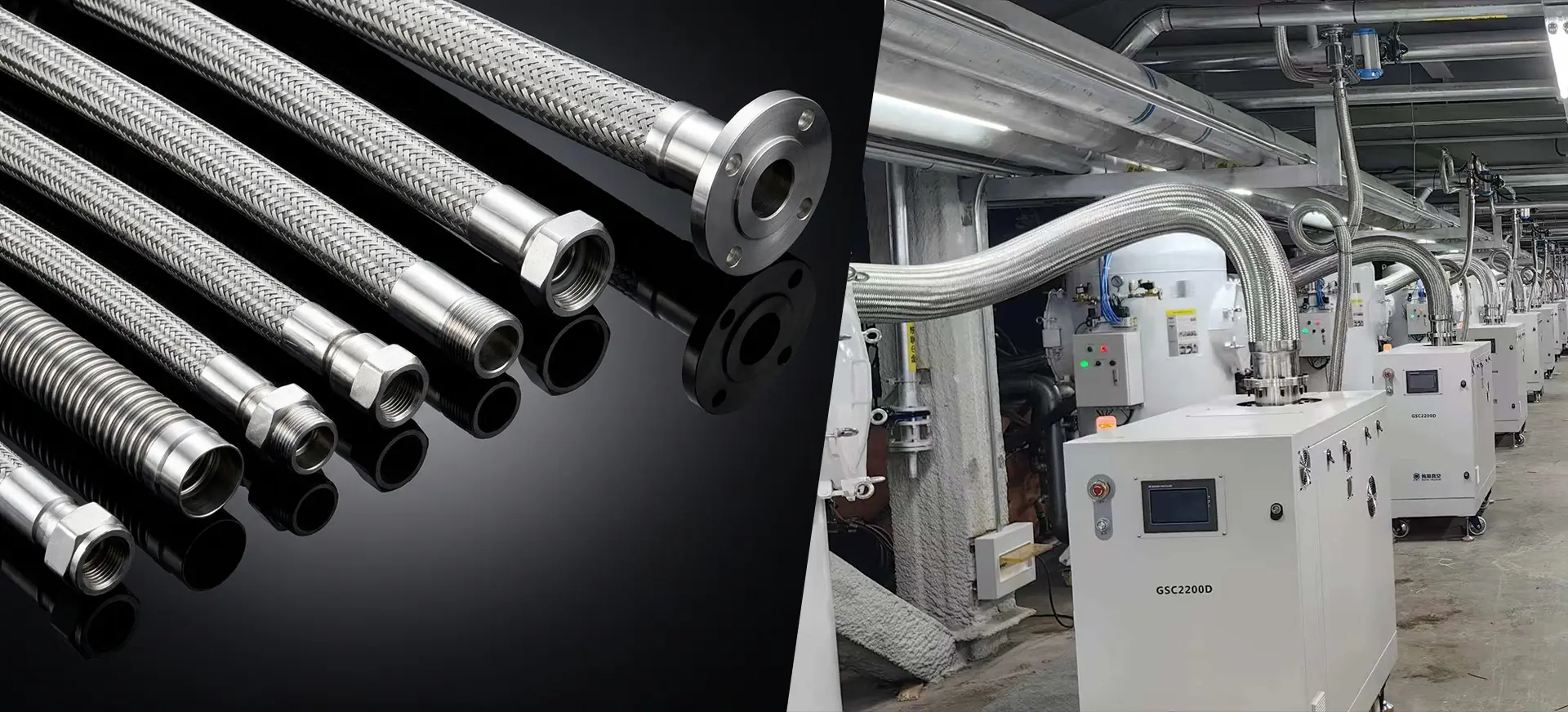

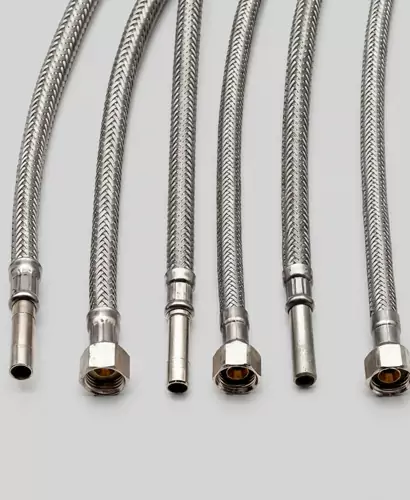

TheМетален маркучслужи като основен компонент в безброй промишлени, търговски и жилищни системи за пренос на течности. Проектирани да абсорбират вибрациите, да компенсират топлинното разширение и да коригират несъответствието, тези гъвкави тръбопроводи осигуряват безопасна и надеждна работа при взискателни условия.ДЗИДОНГДАусъвършенства проектирането и производството на възли от метални маркучи чрез строг подбор на материали, прецизни процеси на гофриране и цялостна интеграция на крайните фитинги.

Ключови продуктови параметри и конфигурации

• Номинален диаметър (DN): Варира от DN6 (1/4 инча) до DN300 (12 инча) и повече за широкомащабни промишлени тръбопроводи.
• Работно налягане (PW): Обикновено от пълен вакуум до 350 бара в зависимост от диаметъра, броя на слоевете на оплетката и дебелината на гофрирането.
• Налягане на разрушаване (PB): Проектиран с коефициент на безопасност 4:1 спрямо работното налягане за стандартни възли.
• Температурен диапазон: Стандартните възли от неръждаема стомана работят от -200°C до +600°C; високотемпературните сплави удължават това до 800°C или повече.
• Радиус на огъване: Минималните статични и динамични радиуси на огъване са определени за диаметър, за да се предотврати пренапрежение.
• Гъвкавост и дължина на удара: Определя се от аксиална компресия, разширение, капацитет на странично изместване и ъглово движение.
• Крайни фитинги: Фланцови, резбови, заварени краища, санитарни, camlock или персонализирани дизайни.

Често задавани въпроси

Каква е разликата между пръстеновиден и спираловиден гофриран метален маркуч и кой препоръчва JIDONGDA?

Пръстенообразният гофриран маркуч се състои от серия от еднакви, успоредни пръстени, предлагащи превъзходна гъвкавост, по-малък радиус на огъване и по-висок капацитет на налягане поради по-ефективно подсилване на оплетката. Спиралният гофриран маркуч има непрекъснат спирален профил, като обикновено осигурява по-ниска гъвкавост и номинално налягане, но понякога по-ниска цена за некритични статични приложения. JIDONGDA произвежда предимно пръстеновиден гофриран маркуч, защото осигурява по-добра цялостна производителност, по-дълъг живот на умора и съвместимост с условия на пълен вакуум. За приложения, които не изискват голяма гъвкавост, спираловидни версии могат да бъдат доставени при поискване след внимателен инженерен преглед.

Как да определя правилната дължина на комплект метален маркуч за поглъщане на вибрации?

За поглъщане на вибрации възелът трябва да е достатъчно дълъг, така че наложеното движение да не принуждава маркуча да се огъне под неговия динамичен минимален радиус на огъване. Живата дължина — частта от маркуча, свободна от ограниченията на крайния фитинг — трябва да бъде поне 10 пъти по-голяма от номиналния диаметър за обикновена странична вибрация и по-дълга, когато амплитудата и честотата на вибрациите са високи. Приложните инженери на JIDONGDA могат да извършат анализ на движението, като използват вашите данни за изместване, за да препоръчат необходимата точна свободна дължина, предотвратявайки преждевременна повреда от умора.

Може ли метален маркуч да се използва при пълен вакуум, без да се срути?

Да, пръстеновидните гофрирани маркучи JIDONGDA с пълно покритие на оплетката са предназначени за пълно вакуумно обслужване. Профилът на гофриране е специално проектиран така, че външната оплетка да предотвратява извиване или изкривяване, когато вътрешното налягане падне под атмосферното. За критични приложения с висок вакуум при повишена температура системата трябва да бъде прегледана, за да се потвърди, че материалът поддържа достатъчна здравина. В такива случаи може да се включи облицовка, за да се осигури структурна стабилност.

Какво причинява износването на плитката и как може да бъде предотвратено?

Износването на оплетката е резултат предимно от абразия срещу съседни структури, триене от прекомерно движение или раздразнение между плитката и гофрираната сърцевина. Контактът между оплетките по време на циклично движение може също да генерира локално износване. Превантивните мерки включват инсталиране на маркуча с подходящо разстояние, използване на защитни външни капаци като блокираща броня или силиконови якета и избягване на монтажни оформления, които причиняват контакт между оплетка в плитка или плитка към структура. JIDONGDA може да монтира фабрично защитни ръкави, които значително удължават живота на сглобяването в абразивни среди.

Как се тестват модулите JIDONGDA преди изпращане?

Всеки възел се подлага на тест за хидростатично налягане при 1,5 пъти номиналното работно налягане, с време на задържане в съответствие с международните стандарти. За газова услуга се извършва пневматичен тест при контролирани условия. При поискване се предлага допълнително изпитване без разрушаване, като проникваща инспекция на заварки, положителна идентификация на материала (PMI) и откриване на теч на хелий. Редовно се провеждат тестове за разрушаване на пробни възли от всяка производствена партида, за да се валидират границите на дизайна. Сертификатите за съответствие и докладите от изпитванията са стандартна документация.

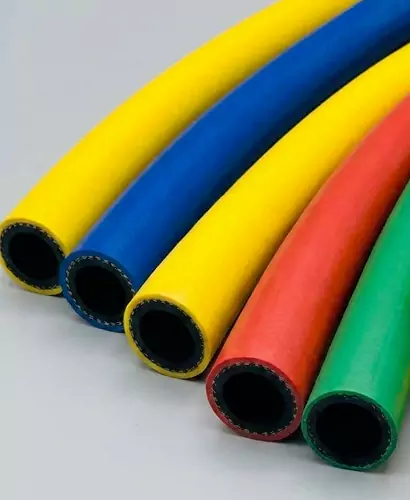

TheНеметален маркуче основен компонент в съвременните системи за обработка на течности, пренос на химикали, пневматично транспортиране и вакуум. Проектиран от усъвършенствани полимери, еластомери и подсилени композити, неметалният маркуч преодолява много ограничения на твърдите метални тръбопроводи и гъвкавите метални маркучи, като корозия, напукване от умора и прекомерно тегло. JIDONGDA усъвършенства дизайна и производството на неметални маркучи в продължение на две десетилетия, доставяйки продукти, които съчетават висока гъвкавост, изключителна химическа устойчивост и дълъг експлоатационен живот.

Основни предимства

• Превъзходна устойчивост на корозия:Термопластичните и еластомерните облицовки са по своята същност устойчиви на киселини, основи, разтворители и солеви разтвори, които бързо разграждат неръждаемата стомана и поцинкованата стомана.
• Лека конструкция:Неметалните маркучи често тежат с 60-70% по-малко от еквивалентните метални маркучи, което намалява структурното натоварване и позволява по-бързо ръчно боравене на място.
• Потискане на умора и вибрации:Полимерните структури абсорбират пулсации, водни удари и механични вибрации, предотвратявайки преждевременна повреда в точките на свързване.
• Електрическа изолация:Много неметални материали осигуряват висока диелектрична якост, което ги прави идеални за приложения в близост до трансформатори, железопътно тягово оборудване и експлозивни атмосфери.
• По-тесен радиус на огъване:Конструкциите на композитни неметални маркучи позволяват огъване без прегъване, което опростява монтажа в затворени пространства.
• Опции за хигиенични и гладки отвори:Маркучите от PTFE, силикон и PVC предлагат изключително гладки вътрешни повърхности, които предотвратяват растежа на бактерии, отговарят на изискванията на FDA и EU 1935/2004 и улесняват CIP/SIP почистването.

Приложение

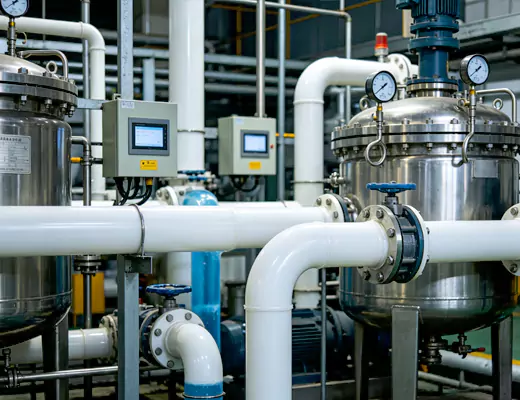

• Химическо дозиране и трансфер:Маркучите от PTFE и NBR безопасно пренасят концентрирани киселини (HCl, H₂SO₄), сода каустик, разтворители и фармацевтични междинни продукти без излугване или разграждане. Интегрираните заземяващи проводници в антистатичен дизайн предотвратяват натрупването на заряд в експлозивни атмосфери (ATEX зона 1/2).
• Храна и напитки:Силиконовите и полиуретановите неметални маркучи отговарят на разпоредбите на FDA и ЕС за контакт с храни. Те обработват млечни продукти, бира, вино, хранителни масла и вода с висока чистота без пренасяне на замърсяване. Конструкциите с гладък отвор позволяват хигиенични връзки и минимизират задържането на продукта.
• Пара с висока температура и горещо масло:Специално съставените EPDM и силиконови маркучи издържат на наситена пара до 165°C и пренос на горещо масло, намалявайки изискванията за изолация в сравнение с металните тръби.
• Земеделие и напояване:PVC и композитните неметални маркучи са UV-стабилизирани и устойчиви на водорасли, като доставят вода и течни торове през големи шарнирни и капкови системи. Тяхната лека природа позволява бързо сезонно разполагане и извличане.
• Пневматично и вакуумно транспортиране:Маркучите от подсилен полиуретан и UHMWPE обработват абразивни гранули, пластмасови пелети, дървени стърготини и прахове. Антистатичните версии безопасно разсейват статичното натрупване по време на високоскоростен материален поток.
• Морски и офшорни:Неметалните маркучи с EPDM или неопренови капаци са устойчиви на солени пръски, UV и маслени пръски, служейки като тръбопроводи за питейна вода, заустване на сива вода и връзки за охладителна течност в машинното отделение на кораби и платформи.
• Лаборатория и Биофарма:Свръхчистият PTFE и втвърдените с платина силиконови маркучи са от съществено значение за контурите на WFI, хроматографията, трансфера на медиите и възлите за еднократна употреба в биообработката, където излужваните и екстрахируемите вещества трябва да бъдат сведени до минимум.

Контрол на качеството и производство по поръчка на JIDONGDA

Всеки неметален маркуч, напускащФабрика JIDONGDAе резултат от строг контрол на процеса, от реологичен анализ на входящата суровина до тестване на разрушаване на крайния монтаж. Възможностите на нашия тестов стенд включват изпитване на хидростатично налягане до 400 бара, изпитване на вакуумно срутване, проверки на електрическа непрекъснатост (за антистатични степени) и камери за стареене с UV/озон. JIDONGDA притежава сертификати ISO 9001:2015 и ISO 14001, а нашата среда за чисти стаи (клас 100 000) е посветена на производството на силиконови и PTFE маркучи за клиенти на Biopharma. Ние предлагаме бързо създаване на прототипи за персонализирани размери на маркуча, специални цветни капаци, хибридни материали и многослойни конструкции, които нито един стандартен каталог не може да покрие. Кратките срокове за доставка и техническата поддръжка от нашите инженери по приложения правят JIDONGDA доверен партньор както за глобалните дистрибутори, така и за производителите на оригинално оборудване.

За проекти, които изискват обширна документация, поддръжка за 3D маршрутизиране на маркучи или тестване на проби срещу агресивни среди, JIDONGDA ви кани да се свържете с нашия инженерен екип с вашите технически спецификации. Нашите специалисти по материали ще препоръчат оптималната конфигурация на неметалния маркуч и ще осигурят пълен протокол за изпитване и анализ на жизнения цикъл, като ви помагат да постигнете оперативна надеждност, без да прекалявате със спецификациите на скъпите екзотични сплави.
