Когато голямо оборудване, помпени агрегати, тръбопроводи или мобилни системи изискват надежден пренос на течност, като същевременно позволяват вибрации и движение,Гъвкав гумен маркуч с фланец с голям диаметъротДЗИДОНГДАпредоставя практично решение за свързване. Проектиран около тяло на гъвкав гумен маркуч, подсилваща структура и краища с фланци, той може да бъде конфигуриран за вода, морска вода, суспензия, минерална суспензия, пясък, чакъл, хвост и други подходящи индустриални среди.
Тръбопроводните системи с голям диаметър често са изправени пред предизвикателства, които твърдите тръбопроводи не могат лесно да поемат. Вибрацията на помпата, изместването на оборудването, отклонението при монтажа и многократното сглобяване могат да създадат допълнително напрежение около точките на свързване. Гъвкавият гумен маркуч може да осигури контролирана гъвкава секция между оборудването и тръбопроводите, като същевременно поддържа необходимия транспортен капацитет.
Решението на JIDONGDA съчетава корпус от гумен маркуч с подсилващи слоеве и фланцови връзки. В зависимост от условията на работа, структурата може да включва подсилена тъкан и опора от спирална стоманена тел за приложения, включващи изисквания за налягане или вакуум. Размерите на фланеца също могат да бъдат съобразени с общи стандарти или клиентски чертежи, което прави маркуча подходящ за персонализирани индустриални проекти.
Съдържание
- Какво представлява гъвкавият гумен маркуч с фланец с голям диаметър?
- Защо гъвкавостта е важна в големите тръбопроводни системи?
- Как е конструиран маркучът?
- Какви са основните предимства?
- Къде се използва често?
- Какви технически параметри трябва да имат предвид купувачите?
- Как купувачите трябва да изберат правилния маркуч?
- Как може да се поддържа експлоатационният живот?
- Често задавани въпроси
- Заключение

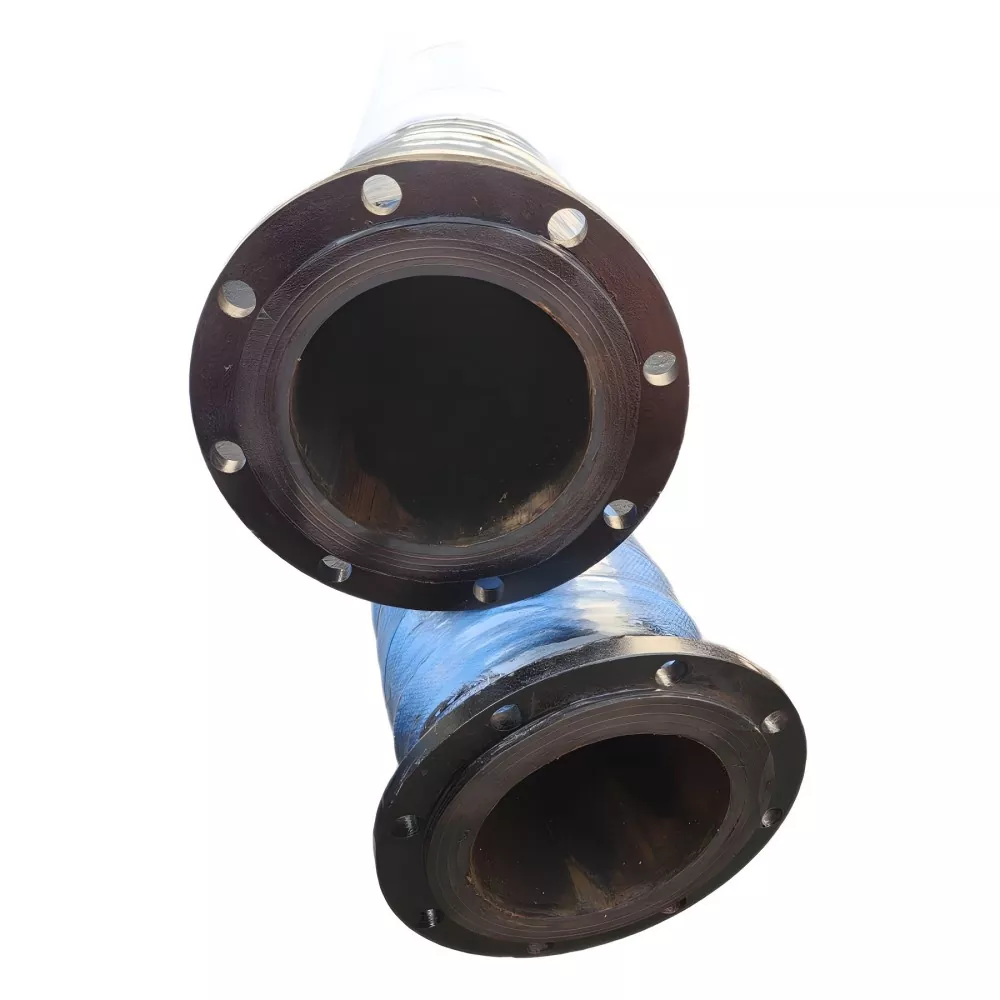

Какво представлява гъвкавият гумен маркуч с фланец с голям диаметър?
Гъвкав каучуков маркуч с голям диаметър с фланци е промишлен маркуч, предназначен да транспортира течности или съдържащи частици среди, като същевременно функционира като гъвкава връзка между оборудване и фиксирани или мобилни тръбопроводи.
За разлика от напълно твърдата връзка, тялото на гумения маркуч може да поеме определена степен на огъване и изместване. Фланците, монтирани в двата края, осигуряват болтова връзка с помпи, клапани, тръбопроводи, съдове или друго оборудване. Тази комбинация прави маркуча особено полезен там, където капацитетът на транспортиране и гъвкавостта на връзката са важни.
В зависимост от проекта, маркучът може да бъде конфигуриран за вода, морска вода, суспензия, минерална суспензия, пясък и чакъл, хвост и избрани индустриални среди. За абразивни материали вътрешната гумена смес и армировъчната структура трябва да бъдат избрани според действителната среда и работни условия.
Защо гъвкавостта е важна в големите тръбопроводни системи?
Големите промишлени тръбопроводи не винаги са изложени на статични условия. Помпите генерират вибрации, мобилното оборудване променя позицията си и допуските при монтаж могат да доведат до леко несъответствие между свързаните компоненти. Ако тези движения се прехвърлят директно в твърди тръбопроводи, може да възникне допълнително напрежение около ставите и интерфейсите на оборудването.
Гъвкав гумен маркуч създава гъвкава секция в тръбопровода. Способността му да се огъва и да поема определено изместване може да помогне да се направят връзките на оборудването по-адаптивни към реалните работни условия.
- Помага за справяне с вибрациите на оборудването.
- Позволява определено изместване на тръбопровода.
- Осигурява гъвкавост около връзките на оборудването.
- Може да опрости връзките, където мястото за инсталиране е ограничено.
- Поддържа приложения, изискващи премахване на оборудване или повторна инсталация.
- Може да се конфигурира за различни носители и работни условия.
Действително допустимият радиус на огъване, диапазонът на изместване, номиналното налягане и методът на монтаж трябва винаги да се потвърждават спрямо конкретната конструкция на маркуча и изискванията на проекта.
Как е конструиран маркучът?
Работата на гумен маркуч с голям диаметър зависи от взаимодействието на неговия вътрешен гумен слой, армировка, външен гумен слой и крайни връзки. Правилно подбраната структура помага на маркуча да издържи на механичните условия и условията на околната среда, очаквани по време на експлоатация.
Вътрешен гумен слой
Вътрешният гумен слой е в пряк контакт с транспортираната среда. Поради това неговата формула трябва да бъде избрана според характеристиките на транспортирания материал, особено когато системата работи с абразивна суспензия, минерални частици, морска вода или други взискателни среди.
Подсилен плат
Подсилените тъканни слоеве помагат за поддържане на структурата на маркуча и понасят натоварвания под налягане. Конструкцията на армировката трябва да съответства на необходимия диаметър, налягане, дължина и условия на работа.
Армировка със спирала от стоманена тел
Когато се изисква засмукване или вакуумно поддържане, може да се включи спирална армировъчна структура от стоманена тел. Тази конфигурация трябва да бъде посочена според действителните условия на вакуум, а не да бъде избрана единствено въз основа на диаметъра на маркуча.
Външен гумен слой
Външният гумен слой осигурява защита срещу излагане на околната среда и допринася за устойчивостта на маркуча на външно стареене и работни условия.
Краища с фланци
Фланците осигуряват практична болтова връзка между маркуча и околния тръбопровод или оборудване. JIDONGDA може да конфигурира въглеродна стомана, неръждаема стомана или други фланцови материали според приложението, стандарта или чертежа на клиента.
Какви са основните предимства?
Изборът на подходящ гъвкав маркуч може да отговори на няколко често срещани предизвикателства в транспортни системи с голям диаметър. Основните предимства включват:
- Възможност за гъвкава връзка:Гуменото тяло позволява известно огъване и изместване, което го прави подходящ за интерфейси на оборудване, засегнати от вибрации или движение.
- Пренасяне с голям поток:Големият вътрешен диаметър може да поддържа трансфер на голям обем медии, когато условията на проекта изискват по-голям капацитет на потока.
- Удобна интеграция на фланец:Краищата с фланци могат да бъдат съчетани с общи стандарти или персонализирани според технически чертежи.
- Адаптивна армировка:Подсилване на плат и опционални спирални стоманени телени конструкции могат да бъдат избрани според изискванията за налягане и вакуум.
- Адаптивност на медиите:Могат да бъдат избрани подходящи вътрешни каучукови смеси за вода, суспензия, минерална суспензия, пясък, чакъл и други определени среди.
- OEM и ODM гъвкавост:Диаметър, дължина, налягане, вакуум, температура, конфигурация на фланец, каучукова смес и цвят могат да бъдат персонализирани за нестандартни приложения.
Къде се използва често?
Приложението на гъвкав маркуч с голям диаметър с фланци се простира в индустрии, където се изисква пренос на голям обем материали и гъвкави връзки на оборудването.
| Индустрия | Типично приложение | Ключово съображение |
|---|---|---|
| Копаене | Транспортиране на минерален шлам и хвост | Абразия, размер на частиците, концентрация, налягане |
| Драгиране | Пренос на суспензия, утайки и пясък | Вакуум, абразия, скорост на потока, гъвкавост |
| Портове | Транспортиране на течности и материали с голям поток | Диаметър, средна съвместимост, съвпадение на фланеца |
| Пясък и чакъл | Водно-пясъчни смеси и транспортиране на частици | Износоустойчивост и армировка |
| Строителна техника | Гъвкави връзки на помпа и мобилни тръбопроводи | Движение, пространство на огъване, натиск |
| Индустриално транспортиране | Промишлена вода, суспензия и подходяща среда | Температура, налягане, каучукова смес |
За проекти, включващи специализирана среда или тежки работни условия, купувачите трябва да предоставят подробна информация за приложението, преди да финализират конструкцията на маркуча.
Какви технически параметри трябва да имат предвид купувачите?
Маркучът не трябва да се избира само по номинален диаметър. Пълната спецификация трябва да отчита механичните, химичните, термичните и свързващите изисквания на приложението.
| Параметър | Защо има значение |
|---|---|
| Вътрешен диаметър | Определя наличния проход на потока и размера на връзката. |
| Дължина | Влияе върху геометрията на монтажа, допустимото движение и условията на огъване. |
| Работно налягане | Определя необходимата армировка и цялостната конструкция на маркуча. |
| Работещ вакуум | Важно за аспирационни приложения и избор на вакуумно поддържащи структури. |
| Работна температура | Определя дали избраната каучукова смес е подходяща за средата и околната среда. |
| Пренасяща среда | Влияе върху избора на каучукова смес и изискванията за устойчивост на износване. |
| Скорост на потока | Помага за определяне на подходящия диаметър и работна конфигурация. |
| Стандартен фланец | Осигурява съвместимост със свързващото оборудване или тръбопровод. |
Продуктовата информация на JIDONGDA показва, че фланцовите връзки могат да бъдат конфигурирани според GB, DIN, ANSI, JIS, ASME или чертежи на клиента. Окончателните спецификации трябва да бъдат потвърдени въз основа на действителния проект, а не въз основа на общо описание в каталога.
Как купувачите трябва да изберат правилния маркуч?
За екипите за промишлени покупки предоставянето на пълна оперативна информация на етапа на оферта може да направи техническото потвърждение по-ефективно. Един полезен спецификационен лист трябва да включва:
- Необходим вътрешен диаметър.
- Обща дължина на маркуча.
- Нормално и максимално работно налягане.
- Необходимо вакуумно налягане за всмукване.
- Вид транспортна среда.
- Работна и околна температура.
- Необходим дебит.
- Необходим диапазон на огъване или преместване.
- Стандарт и размери на фланеца.
- Необходимо количество и дестинация за доставка.
Абразивните приложения изискват допълнителна информация. Например проектите за минерална суспензия трябва да идентифицират размера и концентрацията на частиците, така че вътрешната гума и структурата на армировката да могат да бъдат оценени по подходящ начин.
Купувачите могат също така да прегледат свързани решения, като например фланцов гумен маркуч с голям диаметър, гумен маркуч за драгиране с голям диаметър и други решения за гумени маркучи с голям диаметър, когато сравняват различни изисквания за тръбопроводи.
Как може да се поддържа експлоатационният живот?
Правилният монтаж и редовната проверка са важни за поддържането на работата на всеки индустриален гумен маркуч. Дори правилно конструиран маркуч може да претърпи преждевременна повреда, ако е монтиран неправилно или работи извън потвърдените граници.
- Не превишавайте потвърденото работно налягане, вакуумно налягане или температурен диапазон.
- Избягвайте насилствено разтягане, усукване или рязко огъване на маркуча по време на монтажа.
- Проверете външната гумена повърхност за пукнатини, издутини, срязвания и необичайно износване.
- Проверете фланцовите връзки за течове и признаци на разхлабване.
- Следете маркучите, използвани с абразивна среда, за необичайни модели на износване.
- Спрете работата и преоценете работните условия, ако се наблюдава структурна повреда или необичайно срутване на маркуча.
Монтажът трябва също така да гарантира, че повърхностите на фланците, отворите за болтове, уплътнителните повърхности и свързващите компоненти са правилно подравнени. Маркучът не трябва да се натиска насила в положение, което създава ненужно механично напрежение.
Често задавани въпроси
Какви са основните предимства на гъвкавия гумен маркуч с фланец с голям диаметър?
Основните му предимства са комбинацията от транспортен капацитет с голям диаметър и възможност за гъвкаво свързване. Може да се използва, когато трябва да се приспособят вибрации на оборудването, изместване на тръбопровода, отклонение на инсталацията или движение на мобилно оборудване.
Може ли JIDONGDA да произведе фланеца според чертежите на клиента?
да Конфигурациите на фланците могат да бъдат потвърдени според приложимите стандарти, размери, изисквания за свързване или чертежи на клиента. Материалът на фланеца също може да бъде избран според изискванията на проекта.
Може ли този тип маркуч да се използва за минерална каша?
да Може да се конфигурира за приложения с минерална тор. Трябва обаче да се осигурят размерът на частиците, концентрацията на суспензията, скоростта на потока, налягането, температурата и условията на износване, така че да могат да бъдат оценени подходящата вътрешна гумена смес и структура на подсилване.
Може ли маркучът да бъде персонализиран за нестандартни приложения?
да Персонализирането може да обхваща диаметър, дължина, налягане, вакуумно налягане, температура, конфигурация на фланец, каучукова смес и цвят. По време на потвърждението на спецификацията могат да се използват чертежи, мостри или подробни технически параметри на клиента.
Каква информация трябва да предоставя, когато поискам оферта?
Най-полезната информация включва вътрешен диаметър, дължина, работно налягане, изискване за вакуум, транспортна среда, температура, скорост на потока, изисквания за огъване или изместване, стандарт на фланеца, размери на фланеца, количество и местоназначение.
Какво е типичното време за доставка?
Стандартните продукти обикновено могат да бъдат организирани в рамките на приблизително 7–20 работни дни, докато персонализираните продукти и специалните спецификации трябва да бъдат потвърдени в съответствие с действителните изисквания на поръчката.
Заключение
Добре подбраният гъвкав маркуч с голям диаметър може да осигури ефективна връзка между тръбопроводи с голям капацитет и оборудване, където има движение, вибрации, отклонение на инсталацията или взискателна среда. Комбинацията от гъвкава гумена конструкция, подсилващи слоеве и фланцови връзки прави този маркуч подходящ за широк спектър от приложения за минно дело, драгиране, пристанища, строителство, пясък и чакъл и индустриални транспортни приложения.
ДЗИДОНГДА поддържа персонализирани конфигурации въз основа на диаметър, дължина, налягане, вакуум, температура, транспортна среда, изисквания за фланци и каучукова смес. За проекти, при които стандартните спецификации на маркуча не могат да отговарят напълно на условията на монтаж, предоставянето на пълна техническа информация позволява структурата на маркуча и конфигурацията на свързване да бъдат оценени по-точно. Ако търсите надеждно решение за взискателна тръбопроводна връзка,свържете се с насс вашите чертежи, работни параметри или изисквания на проекта, за да обсъдите подходящо персонализирано решение за маркуч с JIDONGDA.
