Резюме на статията: A гофриран метален компенсаторосигурява контролирана гъвкавост за промишлени тръбопроводи, изложени на термично разширение, вибрации, колебания на налягането и механично движение. Чрез използването на гофрирана силфонна структура от неръждаема стомана, той може да компенсира аксиално, странично и ъглово изместване, като същевременно спомага за намаляване на умората на заваръчния шев, изтичането на фланеца и деформацията, свързана с напрежението. Това ръководство обяснява неговия принцип на работа, ключови спецификации, опции за материали, приложения, фактори за избор и предимства за взискателни тръбопроводни системи.
Съдържание
- Какво представлява гофрирана метална разширителна фуга?
- Как работи в промишлените тръбопроводи?
- Какви са основните технически спецификации?
- Какви са основните предимства?
- Къде се използва често?
- Как да изберете правилния продукт?
- Често задавани въпроси
- Последни мисли
Какво представлява гофрирана метална разширителна фуга?

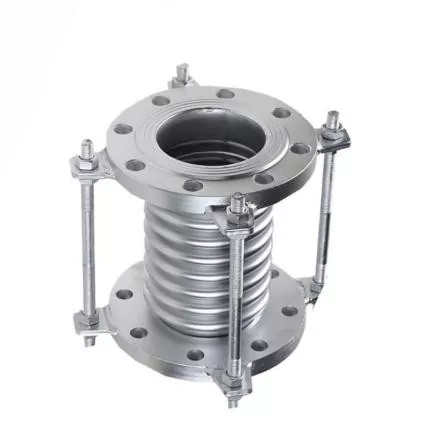

ДЗИДОНГДАконсумативи aГофриран метален компенсаторпроектиран да осигури контролирана гъвкавост на индустриалните тръбопроводи, без да се жертва структурната стабилност. Неговата гофрирана силфонна конструкция позволява на тръбопровода да поеме движение, причинено от температурни промени, вибрации на оборудването, колебания на налягането и механично напрежение.
За разлика от твърдата тръбна секция, компенсаторът създава умишлено гъвкава зона в тръбопроводната система. Когато тръбопроводът се нагрява или охлажда, неговата дължина и позиция могат да се променят. Ако тези движения са ограничени, може да се натрупа прекомерно напрежение около заваръчните шевове, фланците, клапаните, помпите и свързаното оборудване. Правилно проектираната метална компенсаторна фуга помага да се поемат тези движения, преди да станат вредни натоварвания.
За купувачи, оценяващи промишлени метални компенсатори, материалът на силфона, изискванията за движение, номиналното налягане, температурният диапазон, методът на свързване и средата на монтаж трябва да се разглеждат заедно.
Как работи в промишлените тръбопроводи?
Принципът на работа се основава на контролирана еластична деформация на гофрирания метален силфон. Множеството навивки позволяват на силфона да се огъва, когато свързаният тръбопровод се движи, докато металната конструкция поддържа границата на налягането.
Компенсация на термично разширение
Високотемпературните тръбопроводи се разширяват, когато температурите на процеса се повишават, и се свиват, когато падат. В парни, бойлерни, химически, маслени и топлинно-флуидни системи повтарящите се температурни цикли могат да генерират значително движение. Гофрираният маншон поема това изместване и намалява напрежението, предавано върху твърди тръбни секции.
Механична компенсация и компенсация на вибрациите
Индустриално оборудване като помпи, компресори, вентилатори, турбини и въртящи се машини могат да внесат вибрации в свързаните тръбопроводи. Подходящо проектираната компенсационна фуга може да поеме контролирано движение и да помогне за предотвратяване на предаването на вибрации директно през твърди тръбни връзки.
Многопосочно движение
В зависимост от дизайна на системата, металните компенсатори могат да компенсират три основни категории на движение:
- Аксиално движение:компресия или удължаване по оста на тръбата.
- Странично движение:странично изместване на свързани тръбни секции.
- Ъглово движение:въртеливо движение между свързани тръбни секции.
Какви са основните технически спецификации?
Изборът на компенсатор трябва да започне с действителните работни условия, а не просто с избора на номинален размер на тръбата. Продуктовата информация на JIDONGDA обхваща силфони от неръждаема стомана с различен материал и конфигурации на свързване за индустриални приложения.
| Параметър | Типична спецификация | Инженерно съображение |
|---|---|---|
| Силфонна структура | Гофриран маншон от неръждаема стомана | Осигурява контролирана гъвкавост и компенсация на движението |
| Материал | SS304 / SS316 / SS321 / персонализирани сплави | Изберете според температурата, корозията и съвместимостта на медиите |
| Работно налягане | PN10–PN40, в зависимост от дизайна | Трябва да съответства на действителните условия на работа и налягане |
| Температурен диапазон | -80°C до +600°C, в зависимост от материала | Класът на материала и дизайнът определят допустимите температурни граници |
| Движение | Аксиални / странични / ъглови | Типът и големината на движението трябва да се изчислят преди избора |
| Размер | DN15–DN300 | Версиите с резба обикновено покриват по-малки диаметри |
| Връзки | Резбови / фланцови / заварени | Изберете според разположението на тръбопровода и изискванията за монтаж |
| Съвместими медии | Пара / гореща вода / масло / газ / химически течности | Потвърдете съвместимостта на материала с действителния носител |
Действителните изисквания за налягане, температура, движение, честота на цикъла и умора трябва да бъдат потвърдени за всеки проект. Може да се има предвид персонализиран дизайн, когато стандартните конфигурации не отговарят на условията за инсталиране.
Какви са основните предимства?
1. Надеждна производителност при повишени температури
Металните силфони са особено подходящи за приложения, където температурите надхвърлят практическия работен диапазон на много конвенционални гъвкави компоненти. В зависимост от избора на материал и дизайна, конструкцията от неръждаема стомана може да поддържа взискателни топлинни среди.
2. Намалено напрежение в тръбопровода
Топлинното движение може постепенно да създаде прекомерни натоварвания на фиксирани точки и връзки на оборудването. Чрез въвеждане на контролирана гъвкавост, компенсаторът помага за преразпределяне на движението и намаляване на концентрацията на напрежение в критичните зони.
3. По-добра устойчивост на вибрации
Когато машината генерира непрекъсната или периодична вибрация, гъвкавата метална връзка може да помогне за изолиране на движението между оборудването и тръбопровода. Това може да допринесе за подобрена стабилност на системата, когато съединението е правилно избрано и монтирано.
4. Гъвкави опции за инсталиране
Резбови, фланцови и заварени конфигурации правят възможно интегрирането на разширителни фуги в различни тръбопроводни архитектури. Продуктите с резба с малък диаметър могат да бъдат полезни при компактни връзки на оборудване, докато фланцовите и заварени конструкции могат да отговарят на по-големи индустриални тръбопроводни системи.
5. Дългосрочно циклично представяне
Индустриалните тръбопроводи могат да претърпят хиляди цикли на нагряване и охлаждане по време на експлоатационния си живот. Поради това правилната геометрия на силфона, изборът на материал, качеството на формоване и контролът на движението са важни за постигане на надеждни характеристики на умора.
Къде се използва често?
Гофрираният метален компенсатор е ценен навсякъде, където твърдите тръбопроводи трябва да поемат термично изместване или механично движение. Типичните области на приложение включват:
- Тръбопроводи за нефтохимическа обработка
- Електрически централи
- Парни и котелни системи
- Високотемпературни ОВК системи
- Индустриално оборудване за пещи
- Съоръжения за преработка на нефт и газ
- Тръбопроводи за химическа обработка
- Морски инженерни системи
- Връзки на механично оборудване
- Системи за транспортиране на флуиди при висока температура
Например тръбопровод за пара, свързващ котел с оборудване надолу по веригата, може да изпита значително топлинно разширение по време на стартиране. Без адекватна компенсация на движението това разширение може да натовари допълнително тръбните опори и дюзите на оборудването. Правилно проектираният силфонен компенсатор осигурява определена зона, където може да възникне това движение.
Как да изберете правилния продукт?
Изборът на продукт трябва да се основава на инженерни данни, а не само на външен вид или номинален диаметър. Преди да поискат оферта, купувачите трябва да подготвят следната информация:
- Номинален диаметър на тръбата:Определете необходимия DN размер и размерите на връзката.
- Работна температура:Посочете нормални, минимални и максимални температури.
- Работно налягане:Включете нормално и максимално работно налягане.
- Изисквания за движение:Определете очакваното аксиално, странично или ъглово движение.
- Медия:Определете дали системата пренася пара, вода, масло, газ, химикали или друг флуид.
- Изисквания към материалите:Изберете SS304, SS316, SS321 или друга подходяща сплав според околната среда.
- Метод на свързване:Определете дали са необходими резбовани, фланцови или заварени краища.
- Условия за монтаж:Помислете за наличното пространство, тръбните опори, водачите, анкерите и връзките на оборудването.
Също така е важно да се разграничи разширителната фуга от обикновения гъвкав съединител. Компенсаторите са проектирани според специфични изисквания за движение и умора, така че геометрията на силфона и системните ограничения трябва да бъдат оценени като част от цялостния проект на тръбопровода.
Често задавани въпроси
Q1: Каква е основната цел на гофрирана метална компенсаторна фуга?
Основната му цел е да компенсира термичното разширение и контролираното механично движение в тръбопроводните системи, като същевременно намалява напрежението, прехвърлено върху твърдите компоненти.
В2: Могат ли да се използват метални компенсатори за тръбопроводи за пара?
да Силфонните компенсатори от неръждаема стомана обикновено се прилагат в тръбопроводи за пара и котли, при условие че избраният материал, номиналното налягане, номиналната температура и капацитетът на движение отговарят на работните условия.
Q3: Какви материали се използват често?
Обичайните опции включват неръждаема стомана SS304, SS316 и SS321. Персонализираните сплави също могат да бъдат разгледани, когато се изискват по-висока устойчивост на корозия или специални работни условия.
Q4: Подходящи ли са компенсаторите с резба за малки тръбопроводи?
да Конфигурациите с резба са особено подходящи за тръбопроводи с по-малък диаметър, свързване на оборудване и инсталации, където пространството е ограничено.
В5: Каква е разликата между аксиално, странично и ъглово движение?
Аксиалното движение се извършва по оста на тръбата, страничното движение се извършва настрани, а ъгловото движение включва въртене между свързаните тръбни секции. Необходимият тип движение трябва да бъде идентифициран, преди да изберете разширителна фуга.
Q6: Може ли продуктът да бъде персонализиран?
да В зависимост от изискванията на проекта персонализирането може да включва клас на материала, размер, номинално налягане, конфигурация на връзката и други инженерни параметри.
Последни мисли
Правилно проектиранГофриран метален компенсаторможе да играе важна роля в защитата на индустриалните тръбопроводи от термично разширение, вибрации, механично изместване и натрупано напрежение. Със силфони от неръждаема стомана, множество опции за свързване и конфигурируеми инженерни параметри, той може да бъде адаптиран към взискателни приложения в производството на електроенергия, нефтохимията, химическата обработка, HVAC, морските и високотемпературните флуидни системи. JIDONGDA поддържа персонализирани решения за метални компенсатори въз основа на специфични за проекта размери, материали, налягане, температура, движение и изисквания за свързване. Ако избирате разширителна фуга за нова инсталация или замяна на съществуващ компонент,свържете се с насда обсъдим вашите работни условия и да поискаме подходящо промишлено решение.
