ДЗИДОНГДАдоставя наДвойно сферичен гумен компенсаторза промишлени тръбопроводни системи, които изискват надеждна изолация на вибрациите, компенсация на движението и гъвкавост на връзката. Проектиран с гумено тяло с двойна сфера, подсилени тъканни слоеве и мрежеста защита от неръждаема стомана, този гъвкав компонент е подходящ за взискателни тръбопроводни приложения, включващи помпи, компресори, водни системи, въздух, масло, леки химикали и други промишлени течности.
Компенсаторът с двойна сфера е проектиран да абсорбира движението на тръбопровода, като същевременно помага за намаляване на вибрациите и напрежението, прехвърлени от свързаното оборудване към тръбопроводната система. В сравнение със структурата с една сфера, нейната геометрия с две сфери осигурява допълнителна гъвкавост и поглъщане на движение. JIDONGDA предлага подсилени гумени компенсатори, използващи материали като EPDM, NBR и неопрен, с многослойна тъканна армировка и външен мрежест слой от неръждаема стомана. В зависимост от дизайна, наличните спецификации могат да покриват класове на налягане DN32–DN600, PN10/PN16/PN25 и температурни диапазони от -20°C до +120°C, със специални съединения, налични за по-високи температури.
Съдържание
- Какво представлява двусферичният гумен компенсатор?
- Защо е важно в индустриалните тръбопроводни системи?
- Как е изградена ставата?
- Какви са основните предимства на производителността?
- Какви технически спецификации трябва да проверят купувачите?
- Къде може да се използва?
- Как купувачите да изберат правилния модел?
- Какво трябва да се има предвид при инсталирането?
- Често задавани въпроси
- Как можете да поискате персонализирано решение?

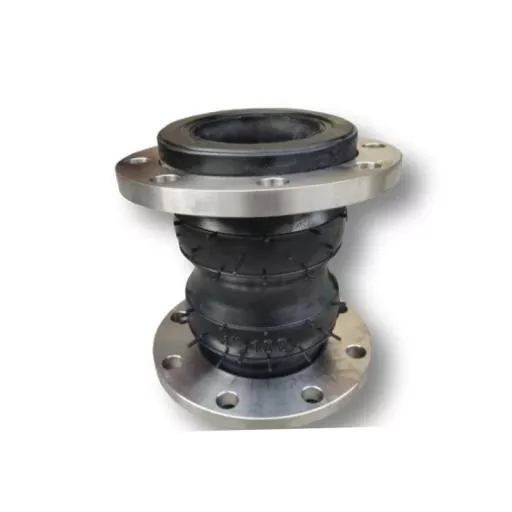

Какво представлява двусферичният гумен компенсатор?
Гуменият компенсатор с двойна сфера е гъвкав компонент за свързване на тръбопровод, състоящ се от две сферични гумени секции. Основната му цел е да поеме движението и да намали предаването на вибрации между оборудването и свързаните тръбопроводи.
За разлика от твърдите тръбни връзки, гъвкавата гумена структура може да реагира на аксиално, странично и ъглово движение. Това прави съединението особено полезно около въртящо се или възвратно-постъпателно оборудване, където вибрациите и колебанията на налягането могат да създадат допълнително напрежение върху тръбопроводите.
Конфигурацията с двойна сфера е особено полезна, когато тръбопроводната система изисква по-голяма гъвкавост и поглъщане на вибрации, отколкото може да осигури конвенционален съединител с една сфера. Сферичната геометрия разпределя движението през гъвкавото гумено тяло, вместо да концентрира цялото движение в твърда точка на свързване.
За купувачи, които сравняват гумени компенсатори, дизайнът с двойна сфера трябва да бъде оценен според работното налягане, температурата, средата, изискванията за движение, конфигурацията на фланеца и условията на монтаж.
Защо е важно в индустриалните тръбопроводни системи?
Промишлените тръбопроводи рядко са изложени на напълно статични условия. Помпите стартират и спират, компресорите генерират механични вибрации, течностите създават колебания в налягането, а температурните промени карат свързаните компоненти да се разширяват или свиват.
Без подходяща гъвкавост, тези динамични сили могат да се прехвърлят директно в тръби, фланци, клапани, помпи и друго оборудване. С течение на времето многократното натоварване може да допринесе за умора, напрежение на връзката, течове или преждевременно износване на компонентите.
Гъвкавата разширителна фуга помага за изолирането на тези ефекти. Неговото гумено тяло осигурява контролирана зона на движение между твърдите тръбни секции, докато подсилващите слоеве поддържат структурата при експлоатационни натоварвания.
- Абсорбира генерираните от оборудването вибрации.
- Компенсира движението на тръбопровода.
- Помага за намаляване на концентрацията на стрес около връзките.
- Побира толеранси на термично движение и монтаж.
- Поддържа по-стабилна работа на динамични тръбопроводни системи.
- Помага за защита на свързаното оборудване от прекомерно предаване на вибрации.
Как е изградена ставата?
Ефективността на гъвкава компенсационна фуга зависи до голяма степен от нейната геометрия, каучукова смес, армировъчна структура и дизайн на връзката. Типичната подсилена конфигурация с двойна сфера съчетава няколко функционални слоя.
Гумено тяло с двойна сфера
Геометрията с две сфери създава гъвкава работна секция, способна да обработва движение в множество посоки. Извитата структура също позволява деформация, без да се разчита на напълно твърда връзка.
Многослойна тъканна армировка
Подсилване на тъканта е вградено в гуменото тяло за подобряване на устойчивостта на натиск и издръжливостта на умора. Конструкцията на армировката се избира според необходимия клас на налягане и условията на приложение.
Мрежеста защита от неръждаема стомана
Външен мрежест слой от неръждаема стомана може да осигури допълнителна механична защита и структурна опора. Той е особено ценен в среди, където разширителната фуга е изложена на динамични натоварвания и повтарящи се вибрации.
Фланцово съединение
Краищата с фланци осигуряват практичен метод за свързване на гъвкавата връзка към съществуващ тръбопровод. Правилните размери на фланеца, шарките на болтовете, изборът на уплътнение и подравняването са важни за поддържане на ефективността на уплътняване.
Какви са основните предимства на производителността?
Стойността на двусферичния гумен компенсатор се простира отвъд простата гъвкавост на тръбопровода. Конструкцията му е насочена към няколко общи предизвикателства, срещани в индустриалните тръбопроводни системи.
| Функция за изпълнение | Инженерна полза | Типично изискване |
|---|---|---|
| Геометрия с двойна сфера | Осигурява повишена гъвкавост и поглъщане на движенията | Динамични тръбопроводни системи |
| Подсилване на плат | Подобрява устойчивостта на натиск и устойчивостта на умора | Тръбопроводи под налягане |
| Мрежа от неръждаема стомана | Осигурява допълнителна механична защита | Среда с висока вибрация |
| Гумена гъвкавост | Намалява предаването на вибрации | Помпи и компресори |
| Фланцова връзка | Поддържа стабилен монтаж и запечатване | Индустриални тръбни мрежи |
| Каучукови смеси по поръчка | Позволява адаптиране към различни среди и температури | Специализирани приложения |
Тези характеристики правят продукта подходящ за приложения, при които конвенционален твърд конектор може да не осигури достатъчно гъвкавост или изолация от вибрации.
Какви технически спецификации трябва да проверят купувачите?
Изборът на гъвкава връзка трябва да започне с действителните работни условия, а не просто с избора на номинален диаметър на тръбата. Следните спецификации са особено важни при оценката на дизайн с двойна сфера.
| Спецификация | Наличен/типичен диапазон |
|---|---|
| Структура | Гумено тяло с двойна сфера + подсилване от плат + мрежа от неръждаема стомана |
| Каучукови материали | EPDM, NBR, неопрен, персонализирани съединения |
| Укрепване | Многослоен плат и телена мрежа от неръждаема стомана |
| Работно налягане | PN10 / PN16 / PN25, в зависимост от конструкцията |
| Температурен диапазон | -20°C до +120°C; специални смеси до +150°C |
| Движение | Аксиална, странична и ъглова компенсация |
| Номинален размер | DN32–DN600; по-големи размери, налични чрез персонализиране |
| Връзка | Фланцови или специално проектирани фитинги |
| Съвместими медии | Вода, въздух, масло, леки химикали и промишлени течности |
Реалният избор винаги трябва да се основава на цялостния дизайн на системата. Налягането, температурата, съставът на течността, амплитудата на движение, размерите на фланеца и средата на монтаж трябва да бъдат потвърдени преди производството.
Къде може да се използва?
Гъвкавата връзка с двойна сфера е особено подходяща за тръбопроводни системи, където вибрациите, движението или механичното напрежение не могат да бъдат напълно елиминирани.
Помпени и компресорни системи
Помпите и компресорите са често срещани източници на механични вибрации. Инсталирането на гъвкава връзка в близост до оборудването може да помогне за ограничаване на предаването на вибрации в свързания тръбопровод.
Тръбопроводи за вода и течности
Системите за пречистване на вода, промишлена циркулация на вода и общи транспортни системи за течности могат да използват гумени компенсатори, за да приспособят движението, като същевременно поддържат гъвкави връзки.
Индустриални технологични линии
Системи, транспортиращи съвместими масла, въздух, леки химикали и други промишлени течности, могат да използват различни каучукови смеси според изискваната устойчивост на средата.
Сложни схеми на тръбопроводи
Когато множеството тръбни секции, връзките на оборудването и структурните допуски създават предизвикателства при подравняването, правилно избраната гъвкава връзка може да осигури допълнителен капацитет за движение.
Как купувачите да изберат правилния модел?
Екипите за доставки трябва да предоставят подробна оперативна информация, когато изискват оферта. Това позволява на производителя да съобрази каучуковата смес, армировката, размера, номиналното налягане и конфигурацията на връзката към действителното приложение.
- Потвърдете диаметъра на тръбата:Определете необходимия DN или номинален размер на тръбата.
- Проверете работното налягане:Изберете клас на налягане, подходящ за нормални и преходни работни условия.
- Определете работната температура:Вземете предвид както нормалната температура, така и потенциалната пикова температура.
- Посочете носителя:Вода, масло, въздух, химикали и други течности може да изискват различни каучукови съединения.
- Измерете движението:Определете очакваното аксиално, странично и ъглово движение.
- Потвърдете размерите на фланеца:Моделите на отворите за болтове и размерите на свързване трябва да съответстват на тръбопровода.
- Помислете за средата на инсталиране:Излагането на открито, интензивността на вибрациите и околното оборудване могат да повлияят на крайната конфигурация.
Предоставянето на тези подробности навреме може да намали грешките в спецификацията и да направи персонализирането на OEM по-ефективно.
Какво трябва да се има предвид при инсталирането?
Дори една правилно проектирана разширителна фуга изисква правилен монтаж. Гъвкавото тяло не трябва да се третира като заместител на правилната опора или подравняване на тръбата.
- Проверете подравняването на фланеца, преди да затегнете болтовете.
- Използвайте съвместими уплътнения и правилно определени крепежни елементи.
- Избягвайте прекомерно разтягане, компресия или усукване по време на монтажа.
- Уверете се, че съседните тръби са правилно поддържани.
- Не допускайте остри предмети или външни компоненти да повредят гуменото тяло.
- Проверете дали работното движение остава в рамките на проектирания диапазон на компенсация.
- Проверявайте периодично съединението за видимо износване, напукване, деформация или проблеми със свързването.
Правилната инсталация помага на съединението да работи според предвидения дизайн и може да намали ненужното механично натоварване върху гъвкавия елемент.
Често задавани въпроси
1. Какво е основното предимство на двусферичния гумен компенсатор?
Основното функционално предимство е способността му да осигурява повишено поглъщане на движение и изолация на вибрации чрез гъвкава структура с двойна сфера.
2. Какви материали се предлагат за гуменото тяло?
Общите опции за материали включват EPDM, NBR и неопрен. Персонализираните каучукови смеси също могат да бъдат разгледани, когато работната среда или температурата изискват специфична формула.
3. Какви оценки на налягането са налични?
В зависимост от структурата и изискванията за приложение, конфигурациите могат да бъдат проектирани за класове на работно налягане PN10, PN16 или PN25.
4. Какви размери могат да бъдат персонализирани?
Референтната продуктова гама обхваща DN32 до DN600, докато по-големи размери могат да бъдат разгледани според изискванията на проекта и инженерните спецификации.
5. Може ли да се използва в близост до помпи и компресори?
да Помпите и компресорите са типични места за инсталиране, тъй като тези машини могат да генерират вибрации и динамични натоварвания, които трябва да бъдат изолирани от свързани тръбопроводи.
6. Може ли типът връзка да бъде персонализиран?
да Предлагат се фланцови връзки и могат да бъдат разработени специално проектирани фитинги в съответствие с конфигурацията на тръбопровода и изискванията на проекта.
Как можете да поискате персонализирано решение?
За индустриалните купувачи изборът на правилната гъвкава връзка е комбинация от продуктови спецификации и системно инженерство. JIDONGDA предоставя персонализирани решения за гумени компенсатори, покриващи различни диаметри, каучукови смеси, армировъчни структури, изисквания за налягане и конфигурации на свързване. Когато поискате оферта, посочете размера на тръбата, работното налягане, температурата, средата, изискванията за движение, размерите на фланеца и средата на приложение, когато е възможно. Тези подробности позволяват на производителя да оцени по-точно подходящата конфигурация.
Ако търсите надеждна гъвкава връзка за помпа, компресор, водопровод, промишлена процесна система или друго изискващо приложение,свържете се с насза да обсъдите вашите работни условия, изисквания за персонализиране, технически спецификации и нужди от групови поръчки с JIDONGDA.
