Защо трябва да изберете накрайник от неръждаема стомана 316L за надеждни, устойчиви на корозия тръбни връзки

ДЗИДОНГДАосигурява индустриални решения за свързване за взискателни тръбопроводни приложения иНакрайник от неръждаема стомана 316Lе важна опция за системи, изискващи надеждни връзки, устойчивост на корозия и дългосрочна работа. Разбирането на неговите свойства на материала, дизайна на връзката и изискванията за приложение помага на купувачите да изберат правилния компонент за своите проекти.

Накрайникът е малък, но основен компонент в много тръбопроводи и системи за обработка на течности. Когато е произведен от неръждаема стомана 316L, той предлага полезна комбинация от устойчивост на корозия, заваряемост, механична издръжливост и съвместимост с взискателни индустриални среди. Ниското съдържание на въглерод на 316L помага за намаляване на риска от сенсибилизация по време на заваряване, докато съдържанието му на молибден подобрява устойчивостта на локализирана корозия в сравнение с обикновената неръждаема стомана 304 в много среди. Това ръководство обяснява как работи накрайник от неръждаема стомана, къде се използва, как да оценят неговите спецификации и какво трябва да имат предвид купувачите, преди да направят поръчка.

Съдържание

1. Какво представлява накрайник от неръждаема стомана 316L?
2. Основни свойства и предимства на материала
3. Общи промишлени приложения
4. Как да изберете правилната накрайник
5. 316L срещу 304 накрайници от неръждаема стомана
6. Най-добри практики за инсталиране и поддръжка
7. Контролен списък за закупуване за промишлени купувачи
8. Често задавани въпроси
9. Заключение: Намиране на правилното решение за свързване

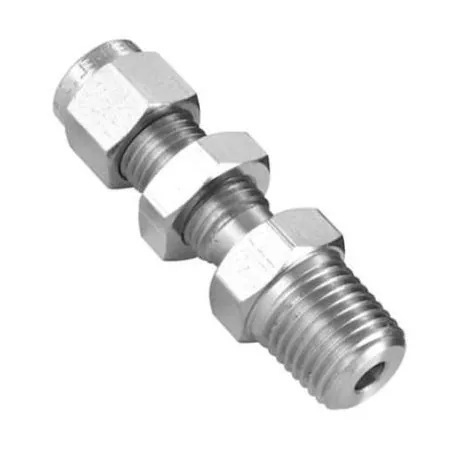

Какво представлява накрайник от неръждаема стомана 316L?

Накрайник от неръждаема стомана е фитинг или свързващ компонент, предназначен да поддържа свързването, уплътняването, позиционирането или задържането на тръби и тръбопроводи, в зависимост от специфичния му дизайн. Накрайниците се използват в различни системи за свързване, включително фитинги за санитарни скоби и възли от компресионен тип. Тяхната точна функция зависи от стандарта на свързване и конфигурацията на заобикалящите компоненти.

316L е нисковъглеродна аустенитна неръждаема стомана, обикновено идентифицирана като UNS S31603. Съставът на сплавта му включва хром, никел и молибден. Хромът подпомага образуването на защитен пасивен повърхностен слой, докато молибденът подобрява устойчивостта на корозия на питинг и пукнатини в много работни среди.

Буквата "L" означава ниско съдържание на въглерод. В сравнение със стандартната неръждаема стомана 316, 316L има по-ниско максимално въглеродно съдържание, обикновено 0,03% при общи спецификации. Това спомага за намаляване на утаяването на хромов карбид и свързания риск от междукристална корозия по време на заваряване.

Въпреки това, терминът „316L накрайник“ сам по себе си не определя всяка характеристика на продукта. Купувачите трябва да потвърдят стила на свързване, размерите, приложимия стандарт за материали, покритието на повърхността и предвидените условия на обслужване, преди да изберат компонент.

Основни свойства и предимства на материала

1. Подобрена устойчивост на корозия

Една от основните причини, поради които инженерите определят неръждаемата стомана 316L, е нейната устойчивост на много корозивни среди. Съдържанието на молибден в него обикновено осигурява по-добра устойчивост на локализирана корозия от неръждаемата стомана 304, което го прави полезен в приложения, включващи определени почистващи химикали, технологични течности и влажна промишлена среда.

Въпреки това, 316L не е устойчив на корозия. Топлите хлоридни разтвори, високите концентрации на хлорид, отлаганията и лошо проектираните пукнатини все още могат да причинят точкова или цепнатина корозия. Действителната производителност на накрайника зависи от състава на течността, температурата, времето на излагане, състоянието на повърхността и процедурата за почистване.

2. Добра заваряемост

Ниското съдържание на въглерод на 316L го прави практичен избор за заварени тръбни възли. Помага за намаляване на риска от сенсибилизация в засегнатата от топлина зона, когато се следват подходящи процедури за заваряване. Правилното заваряване, почистването след заваряване и подходящото възстановяване на повърхността остават важни за поддържане на устойчивостта на корозия.

3. Издръжливост за индустриално обслужване

Неръждаемата стомана 316L комбинира полезна механична якост с издръжливост и пластичност. Правилно определена накрайник може да осигури издръжлив свързващ компонент в индустриални системи, изложени на редовна работа, почистване и поддръжка.

Действителните граници на налягането и температурата трябва да бъдат установени от пълния монтаж на връзката, включително дизайна на накрайника, свързващите компоненти, уплътнението или уплътнителните елементи, метода на инсталиране и оценките на производителя. Степента на материала сама по себе си не е достатъчна за определяне на безопасно работно налягане.

4. Пригодност за почистващи системи

Когато са произведени с подходящо повърхностно покритие и геометрия на свързване, компонентите 316L могат да поддържат почистващи системи за обработка на течности. Това е особено важно за хранително-вкусовата промишленост, производството на напитки, биотехнологиите и фармацевтичното оборудване.

Хигиенната годност не идва само от сплавта. Грапавостта на повърхността, качеството на заваръчния шев, контролът на пукнатините, дренажът, пасивацията и съответствието с приложимите санитарни стандарти също трябва да бъдат оценени.

• Добра обща устойчивост на корозия в много индустриални среди.
• Подобрена устойчивост на локализирана корозия в сравнение с 304 в много условия, съдържащи хлорид.
• Състав с ниско съдържание на въглерод, който поддържа заварено производство.
• Съвместимост с подходящи процеси на полиране и пасивиране.
• Потенциал за дълъг експлоатационен живот, когато е правилно избран, инсталиран и поддържан.

Общи промишлени приложения

Накрайниците от неръждаема стомана 316L могат да се използват в различни системи за обработка на течности и технологично оборудване. Подходящият дизайн зависи от това дали връзката трябва да поддържа санитарно почистване, химическа устойчивост, често разглобяване или постоянен монтаж.

Преработка на храни и напитки

Линиите за производство на храни и напитки често изискват компоненти, устойчиви на корозия, които могат да понасят многократно измиване и почистване. Подходящи накрайници 316L могат да се използват в тръбопроводи за течни съставки, пренос на напитки и технологично оборудване. Повърхностите в контакт с продукта трябва да отговарят на приложимите изисквания за хигиена и материали.

Фармацевтично и биотехнологично оборудване

Фармацевтичните и биотехнологичните съоръжения могат да използват компоненти 316L в тръбопроводи за чисти процеси и свързано оборудване. В тези приложения проследимостта на материала, повърхностното покритие, инспекцията на заваръчните шевове и съвместимостта с процедурите за почистване и стерилизация могат да бъдат също толкова важни, колкото и номиналният клас на сплавта.

Химическа обработка

Някои системи за пренос на химикали се възползват от устойчивостта на корозия на неръждаема стомана 316L. Преди да определят накрайник, инженерите трябва да оценят точната химическа концентрация, работна температура, налягане и потенциално излагане на хлориди или други агресивни вещества.

Индустриални флуидни и инструментални системи

В зависимост от своята конфигурация, накрайникът може да бъде част от тръбни връзки, инструментални модули, технологични колектори или други индустриални флуидни системи. Правилната съвместимост на размерите и сигурното уплътняване са от съществено значение за минимизиране на течове и прекъсвания на поддръжката.

За повече информация относно избора на материал, купувачите могат да се консултират с признат технически ресурс, като например ресурсите за инструменти и монтаж на Parker, и да сравнят насоките с изискванията на тяхната собствена система.

Как да изберете правилната накрайник

Изборът на подходяща накрайник изисква повече от проверка на качеството на материала. Технически подходящият компонент трябва да съответства на тръбопроводната система, работните условия и съответните изисквания за качество.

1. Потвърдете типа връзка

Определете дали приложението изисква накрайник за санитарна скоба, компресионен фитинг или друг специализиран дизайн. Тези конфигурации служат за различни цели и не са автоматично взаимозаменяеми.

2. Проверете размерите и съвместимостта

Проверете външния диаметър на тръбата, размерите на връзката, геометрията на свързване и съответния стандарт за размери. За връзки в стил скоба потвърдете съвместимостта между накрайника, уплътнението, скобата и свързаните тръби. За компресорни системи проверете пълната серия фитинги и инструкциите за сглобяване на производителя.

3. Оценете работната среда

Запишете нормалното и максималното работно налягане, температурния диапазон, технологичната среда, почистващите химикали и очакваната честота на поддръжка. Ако системата работи с богати на хлорид течности или агресивни химикали, поискайте преглед на съвместимостта на материала, вместо да приемате, че 316L е подходящ.

4. Посочете покритието на повърхността и документацията

За хигиенни приложения, определете необходимото вътрешно и външно покритие, грапавостта на повърхността, където е приложимо, и очакванията за качество на заварката. Попитайте доставчика дали са налични протоколи от тестове на материалите, записи за проверка на размерите или друга документация.

5. Потвърдете изискванията за съответствие

Определете дали проектът изисква конкретна ASTM, EN, ASME, 3-A или друга приложима спецификация. Не всеки накрайник автоматично отговаря на всеки стандарт. Потвърдете конкретния продукт, материал, покритие и обхват на документацията преди покупка.

316L срещу 304 накрайници от неръждаема стомана

Както 304, така и 316L са широко използвани аустенитни неръждаеми стомани, но техните състави на сплави и характеристики на корозия се различават. Следната таблица предоставя общо сравнение в подкрепа на предварителния избор на материал.

Това сравнение е по-скоро общо, отколкото заместител на инженерната оценка. Нито една от двете сплави не е имунизирана срещу всяка корозивна среда. За заварени приложения 304L и 316L често се сравняват, тъй като тяхното по-ниско съдържание на въглерод може да помогне за намаляване на риска от сенсибилизация.

Най-добри практики за инсталиране и поддръжка

Дори висококачествена накрайник може да се повреди преждевременно, ако връзката е неправилно инсталирана или е изложена на неподходящи условия на обслужване. Документирана процедура за инсталиране и поддръжка помага да се защити целостта на тръбопроводната система.

1. Проверете преди сглобяване:Проверете накрайника за вдлъбнатини, драскотини, деформация, замърсяване и видима корозия.
2. Почистете съединителните повърхности:Отстранете мръсотията, маслото, частиците и остатъците, които биха могли да попречат на уплътняването или хигиенните характеристики.
3. Използвайте съвместими компоненти:Съпоставете накрайника с правилното уплътнение, скоба, тръба или компоненти за компресионен фитинг.
4. Следвайте процедурата за инсталиране:Използвайте посочения метод на заваряване, последователност на сглобяване и изисквания за затягане за типа връзка.
5. Проверете след монтажа:Проверете заваръчните шевове и уплътненията, след което извършете подходящо изпитване за теч или налягане съгласно одобрена процедура.
6. Поддържайте график за почистване:Отстранете отлаганията и остатъците, като използвате химикали и процедури, съвместими със сплавта и процеса.
7. Проучете повтарящи се грешки:Проверете за прекомерно излагане на хлорид, неподходящи почистващи химикали, пукнатини, лош дренаж или неправилно сглобяване.

За системи с критични процеси интервалите на поддръжка и методите за проверка трябва да се основават на оперативния риск, приложимите разпоредби и препоръките на производителя на оборудването.

Контролен списък за закупуване за промишлени купувачи

Преди да поискате оферта за накрайник от неръждаема стомана, подгответе кратка спецификация. Това помага на доставчиците да идентифицират правилната конфигурация и намалява риска от получаване на несъвместими компоненти.

• материал:Потвърдете клас 316L и необходимия стандарт за материал.
• Стил на свързване:Посочете санитарна скоба, компресия, заварена или друга необходима конфигурация.
• Размери:Предоставете размера на тръбите, размерите на връзката и чертежите, когато има такива.
• Повърхностно покритие:Посочете изискванията за полиране, грапавост или пасивиране, ако е приложимо.
• Условия за обслужване:Документирайте налягането, температурата, състава на течността и почистващите химикали.
• Документи за качество:Попитайте за сертификати за материали, записи от проверки и изисквания за проследимост.
• Подробности за поръчката:Потвърдете количеството, опаковката, времето за изпълнение и дестинацията за доставка.
• Стандарти на проекта:Идентифицирайте всички задължителни санитарни, размерни или нормативни изисквания.

За конкретно запитване за продукт, купувачите могат да прегледат продуктовата страница на ферула от неръждаема стомана 316L и да поискат потвърждение на наличните размери, дизайн на връзката, материална документация и други технически подробности, преди да финализират своята спецификация.

Често задавани въпроси

1. Какво е основното предимство на накрайник от неръждаема стомана 316L?

Основното му предимство е комбинацията от устойчивост на корозия, заваряемост и издръжливост. Молибденът в 316L като цяло подобрява устойчивостта на локализирана корозия в сравнение с неръждаема стомана 304, докато ниското съдържание на въглерод спомага за намаляване на риска от сенсибилизация по време на заваряване.

2. Подходяща ли е неръждаема стомана 316L за хранителни и фармацевтични приложения?

Той се използва широко в хранително-вкусовата промишленост, фармацевтичните и други хигиенни системи. Пригодността обаче зависи от конкретния дизайн на продукта, покритието на повърхността, възможността за проследяване на материала, изискванията за почистване и приложимите индустриални стандарти. Класът на материала сам по себе си не установява регулаторно или санитарно съответствие.

3. Може ли накрайник 316L да устои на всички химикали и хлоридни разтвори?

Не. Въпреки че 316L предлага добра устойчивост на много корозивни среди, той все още може да претърпи точкова корозия, корозия в пукнатини или напукване от корозия под напрежение при определени условия. Химическата концентрация, температурата, продължителността на експозиция и конструкцията на компонентите трябва да бъдат оценени преди употреба.

4. Каква информация е необходима, за да поръчате накрайник от неръждаема стомана?

Осигурете необходимия клас материал, тип връзка, размери, условия на работа, покритие на повърхността, количество и всички приложими стандарти. Чертежи, спецификации на свързващи компоненти и изисквания към документацията могат да помогнат на доставчика да потвърди съвместимостта.

5. Всеки накрайник 316L отговаря ли на санитарните стандарти?

Не. Санитарното съответствие зависи от цялостния дизайн на продукта, качеството на изработката, покритието на повърхността, документацията за материала и използвания специфичен стандарт. Поискайте специфични за продукта доказателства, ако за вашия проект е необходимо съответствие с 3-A, ASME BPE или друг стандарт.

6. Как могат купувачите да проверят качеството на накрайник 316L?

Поискайте съответни протоколи от изпитвания на материалите, резултати от проверка на размерите, данни за покритие на повърхността и документация за проследяване. За критични приложения проверете дали документите отговарят на доставения продукт и изискваната спецификация.

Заключение: Намиране на правилното решение за свързване

Накрайник от неръждаема стомана 316L може да бъде надежден избор за тръбопроводи и системи за обработка на течности, които изискват устойчивост на корозия, трайни връзки и съвместимост с взискателни индустриални условия. Неговата производителност зависи не само от марката на сплавта, но и от точността на размерите, дизайна на връзката, повърхностното покритие, качеството на монтажа и химията на работната среда.

За купувачи, оценяващи опции от JIDONGDA, най-ефективният подход е първо да се определят техническите изисквания на приложението и след това да се проверят продуктовите спецификации и подкрепящата документация. Ако имате нужда от помощ за идентифициране на подходяща конфигурация, потвърждаване на размери или обсъждане на изискванията на вашия проект,свържете се с насза да поискате информация за продукта и да проучите решение за свързване, съобразено с вашето приложение.
