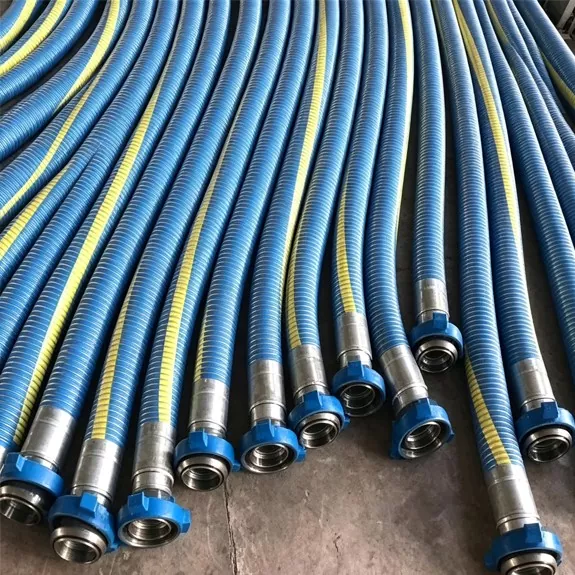

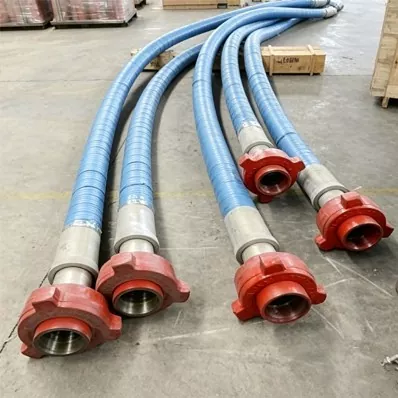

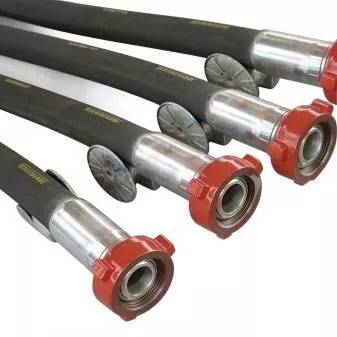

Маркуч за кал за сондиране на нефтени находища с голям диаметър

Маркучът за сондажна кал за нефтени находища JIDONGDA с голям диаметър е проектиран за взискателните условия на сондиране в нефтени находища, като ефективно се справя с повредите на маркуча, причинени от удари на високо налягане, ерозия, предизвикана от кал и механично напрежение. Неговата оптимизирана вътрешна облицовка - проектирана да се справя с кал с високо съдържание на пясък - значително намалява износването и хидравличното съпротивление. Многослойната композитна структура абсорбира внезапните скокове на налягането, генерирани от кални помпи, докато външният капак осигурява устойчивост на масло, атмосферни влияния и абразия, осигурявайки надеждна работа в различни среди, включително полета на сушата и офшорни сондажни платформи.

Изграждане на продукта

1. Вътрешен слой: синтетичен каучук, устойчив на масло и абразия; опциите за материали включват NBR, NR или EPDM.

2. Подсилващ слой: Многослойна намотка от стоманена тел с висока якост, комбинирана с корда от синтетични влакна с висока плътност; осигурява висока якост на опън и натиск.

3. Структурен слой (носещ натиск): спиралната рамка от стоманена тел предотвратява сплескването и елиминира деформацията при отрицателно налягане.

4. Външен защитен слой: гумено покритие, устойчиво на абразия и UV лъчи; подходящ за тежки условия на работа на открито.

5. Крайни връзки: API стандартни стоманени фланци или скоби; налични персонализирани конфигурации.

Основни оперативни характеристики

Всички маркучи за кал за сондиране на нефтени находища на JIDONGDA с голям диаметър са преминали тестове при условия, симулиращи действително обслужване, потвърждавайки тяхната надеждност и безопасност:

1. Налягане на разрушаване: Надвишава работното налягане с 3,5–4 пъти без напукване или структурна повреда.

2. Устойчивост на импулсно натоварване: Издържа над 50 000 цикъла на импулсно налягане без структурни повреди.

3. Устойчивост на абразия: Степента на износване при потока на сондажната течност е с 40% по-ниска в сравнение със стандартните гумени маркучи.

4. Температурен диапазон: Стабилна продължителна работа при температури от -30°C до +120°C.

5. Устойчивост на деформация: Моделите с голям диаметър (DN200 и повече) поддържат целостта на напречното сечение на потока и осигуряват стабилен транспорт на флуида.

Пример за практическо приложение

Описание на проекта: Система за възстановяване на сондажен флуид за офшорна сондажна платформа в Югоизточна Азия. Условията на работа включват пикови циклични налягания до 42 MPa, изпомпване на течност с високо съдържание на пясък и сондажни отпадъци, движение на платформата поради морско вълнение и излагане на солени пръски. Стандартните маркучи, използвани преди това, се повредиха след приблизително 45 дни поради износване и загуба на целостта на уплътнението, което доведе до чести смени и високи разходи, свързани с прекъсване на оборудването.

Оперативни резултати: След преминаване към маркучи JIDONGDA (диаметър DN250), експлоатационният живот на единична единица надхвърли 130 дни (60% намаление на честотата на смяна) благодарение на устойчив на износване вътрешен слой и спирален дизайн, който предотвратява сплескването. Гъвкавата конструкция приспособява движението на платформата, елиминирайки риска от разкъсване на тръбопровода. Маркучите са устойчиви на морска сол и UV радиация; съчетано със стандартни API съединители за бързо свързване, това позволи 38% намаляване на времето за престой при поддръжка и значително намали общите оперативни разходи на проекта.

Приложения

1. Системи за първична циркулация на сондажни течности в нефтени находища

2. Нагнетателни тръбопроводи за високо налягане от кални помпи

3. Спомагателни линии за циментиране и операции по хидравлично разбиване (фракинг)

4. Системи за възстановяване на сондажен флуид за офшорни сондажни платформи

5. Транспорт на твърдо-течни смеси с високо съдържание на пясък и сондажни отпадъци

6. Спомагателно оборудване за агрегати за обработка на сондажни течности

Основни предимства на продукта

1. Удароустойчив и устойчив на спукване дизайн: композитна структурна рамка абсорбира внезапни скокове на налягането, елиминирайки риска от разкъсване.

2. Висока устойчивост на износване и издръжливост: специално проектираният вътрешен канал издържа на потока, натоварен с абразивен пясък, което значително удължава експлоатационния живот.

3. Стабилен транспорт при приложения с голям диаметър: моделите с голям диаметър осигуряват минимална деформация и висок капацитет на потока, гарантирайки постоянна ефективност на изпомпване.

4. Гъвкавост: подходящ за използване с течности на водна и маслена основа, както и смесени течности с висока плътност.

5. Модулност и лесна инсталация: съвместим с различни типове стандартни връзки и позволява персонализирани конфигурации на връзки.

6. Ниски разходи за поддръжка: здравата конструкция и ниската степен на отказ намаляват времето на престой и необходимостта от подмяна на оборудването.

Услуги за персонализиране

1. Стандарти за фланци: API, ANSI, DIN, GB и други международни стандарти.

2. Персонализирано довършване: избор на цвят (черен, червен, жълт и т.н.) и приложение за лого на клиента.

3. Дизайн на армировката: спирално навиване на стоманена тел, оплитка от стоманена тел или комбинирани опции за армировка.

4. Температурен клас: избор на клас на топлоустойчивост (120°C, 150°C, 180°C).

5. Функционални характеристики: антистатичен дизайн, подходящ за работа в опасни зони (ATEX съответствие).

Често задавани въпроси

Въпрос 1: Маркучът за сондажна кал за нефтени находища JIDONGDA съвместим ли е както със сондажни течности на водна, така и с маслена основа?

A1: Да. Продуктът се предлага с различни опции за вътрешна гума (естествен каучук [NR] или модифициран нитрилен каучук [NBR]), пригодени за използване с течности на водна или маслена основа. Тези материали ефективно издържат на излагане на масло и предотвратяват подуването на маркуча, елиминирайки необходимостта от честа смяна на маркуча при смяна на типа течност и осигурявайки висока гъвкавост.

Въпрос 2: Продуктът отговаря ли на стандартите за безопасност при налягане на спукване при сондиране под високо налягане?

A2: Да, напълно отговаря на всички приложими стандарти. Налягането на спукване за стандартните продукти е 3,5 до 4 пъти работното налягане, което надвишава индустриалните изисквания на API. За дълбоко сондиране и операции по хидравлично разбиване под свръхвисоко налягане (фракинг) се предлагат подсилени конструкции за увеличаване на фактора на безопасност и елиминиране на риска от спукване на маркуча, причинен от внезапни скокове на налягането.

В3: Може ли да се поръча антистатична версия за офшорни сондажни платформи, изискващи спецификации за взривозащитеност?

A3: Да, такава поръчка е възможна. Антистатичната версия използва проводими материали за създаване на непрекъснат проводящ път; това гарантира разсейването на статичното електричество, генерирано от високоскоростния поток на сондажна течност, гарантира пълно съответствие с изискванията на ATEX за опасни зони и позволява маркучът да се използва както на офшорни, така и на сушата, където се изисква защита от експлозия.
