Гумен маркуч с фланец за засмукване и изпускане с голям диаметър

Гумен маркуч с фланец за засмукване и изпускане с голям диаметър е вид индустриален маркуч, използван за гъвкаво транспортиране на медии с голям поток. Той основно решава връзката, изместването и адаптирането на условията на засмукване/изпускане между фиксирани тръбопроводи и помпи, оборудване или подвижни тръбопроводни системи.

Според съществуващата продуктова информация тази серия се използва главно за пренос на вода, морска вода, суспензия, минерална суспензия, пясък, чакъл, хвост и някои промишлени течности.

JIDONGDA Hose може да конфигурира продукти според спецификациите на клиента, техническите параметри, чертежите или действителните работни условия.

По време на покупката се препоръчва да потвърдите вътрешния диаметър, дължината, работното налягане, вакуумното налягане, средата, температурата и стандарта на фланеца, за да сте сигурни, че структурата на маркуча съответства на действителната тръбопроводна система.

В сравнение с обикновените маркучи, използвани главно за пренос на положително налягане, този продукт добавя спирална опорна опция за стоманена тел в структурата, която може да осигури опора за всмукване и вакуумни приложения.

Подсилващият слой от многослойна тъкан/кордна тъкан се използва, за да издържи на работното налягане, докато вътрешната гума и външната гума се избират според средата, температурата и работната среда.

Принцип на работа и структурна комбинация

Гуменият маркуч с фланец за засмукване и изпускане с голям диаметър постига транспортиране на медии чрез комбинация от:

Вътрешен каучуков слой + подсилващ слой + рамка от спирална стоманена тел (според конфигурацията на модела) + външен каучуков слой + крайни фланци

По време на изпускане вътрешното налягане се поддържа главно от армиращия слой.

По време на работа на засмукване или вакуум спираловидната рамка от стоманена тел осигурява периферна опора, помагайки за намаляване на риска от сплескване и срутване на маркуча.

Крайните фланци се използват за болтови връзки с помпи, клапани, тръбопроводи и друго оборудване.

Спецификациите на фланеца могат да бъдат потвърдени в съответствие със стандартите за тръбопроводи на място или клиентски чертежи, намалявайки проблемите при монтажа, причинени от несъответстващи размери на връзката.

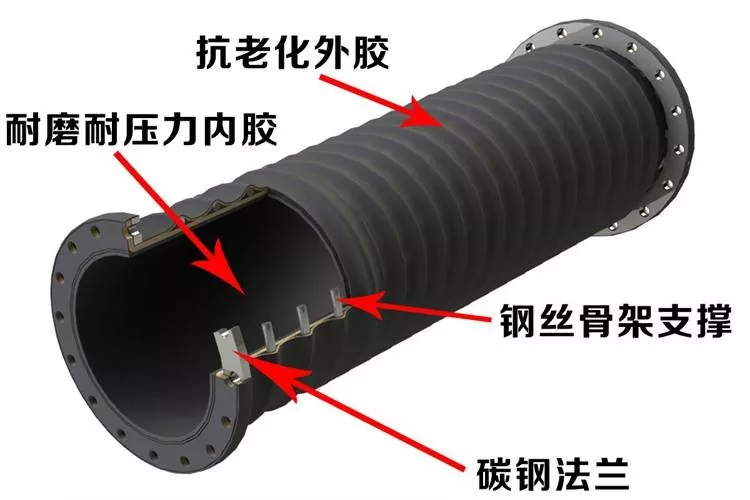

Илюстрация на структурата на продукта

Структура: Устойчива на износване вътрешна гума, подсилващ слой, рамка от спирална стоманена тел, външна гума и фланец от въглеродна стомана

Описание на основната структура

• Вътрешен гумен слой:
Директен контакт с транспортната среда. Подходящите каучукови материали могат да бъдат избрани според среда като вода, суспензия, минерална суспензия, пясък и чакъл, както и действителните работни условия.

• Подсилен плат:
Използва многослойна кордна тъкан/структура за подсилване на тъканта, за да издържи основното натоварване на натиск.

• Спирална рамка от стоманена тел:
Използва се за структурни решения, изискващи засмукване или вакуумно транспортиране, осигурявайки опора за тялото на маркуча.

• Външен гумен слой:
Осигурява външна защита и може да бъде избран според устойчивостта на стареене, устойчивостта на абразия и условията на работа на открито.

• Краен фланец:
Могат да бъдат оборудвани с фланци от въглеродна или неръждаема стомана и съгласувани според клиентските стандарти, размери или чертежи.

Ключови предимства

Пренасяне с голям диаметър:
Предлага се в различни спецификации с голям диаметър, подходящи за транспортиране на медии с голям поток. Действително наличният диапазон на диаметъра се потвърждава съгласно техническите изисквания.

Адаптивност на засмукване и изпускане:
Според структурната конфигурация, той може да се използва за всмукване, изпускане или комбинирано всмукване и изпускане.

Удобна фланцова връзка:
Фланците могат да бъдат конфигурирани според общи стандарти като GB, DIN, ANSI, JIS, ASME и чертежи на клиента.

Допълнителни решения за устойчивост на износване:
За абразивни среди, като суспензия, минерална суспензия, пясък и чакъл, подходящи вътрешни гумени и подсилващи структури могат да бъдат избрани според условията на износване.

Гъвкава връзка:
Гумените маркучи осигуряват определена способност за огъване и изместване, подходящи за вибрации на оборудването, изместване на тръбопровода и условия на отклонение при монтажа.

Персонализирани според условията на работа:
Предлагат се OEM и нестандартни персонализации въз основа на диаметър, дължина, налягане, вакуумно налягане, температура, гумен материал, спецификации на фланеца и цвят.

Технически спецификации

Следните параметри са компилирани от съществуващата информация за продукта. Тъй като различни диаметри, структури, дължини и работни условия могат да повлияят на крайното представяне, потвърдените технически параметри/чертежи имат предимство при официално закупуване.

Бележка за потвърждение на спецификацията:
Оригиналната информация за продукта съдържа две различни описания на обхвата на диаметъра: „DN100–DN1000“ и „DN100–DN2000“, докато текущата таблица с параметри изброява до DN500. За да се избегне противоречива информация на уебсайта, се препоръчва да се потвърди окончателният обхват на доставка с голям диаметър в съответствие с действителните възможности за производство и доставка преди публикуване.

Сценарии за приложение

Копаене

Използва се за транспортиране на минерална суспензия, хвост и суспензия, съдържаща частици.

За силно абразивни среди, вътрешният гумен материал и подсилващата структура трябва да бъдат избрани според размера на частиците, концентрацията, скоростта на потока и налягането.

Драгиране

Подходящ за драгиращи съдове, помпи за шлам, тръбопроводи за изхвърляне на кал и някои подводни транспортни системи.

Може да се използва за засмукване и изпускане на тор, утайки, пясък и други материали.

Портове и терминали

Използва се в системи за транспортиране на течности или материали, изискващи капацитет с голям диаметър и гъвкави връзки.

Спецификациите на фланеца могат да бъдат конфигурирани според изискванията за свързване на място.

Пясък и чакъл

Подходящ за транспортиране на пясък, чакъл, водно-пясъчни смеси, хоросан и други материали, съдържащи частици.

Устойчивите на износване структури могат да бъдат избрани според действителните условия на абразия.

Стоманодобивна промишленост

Може да се използва за промишлена вода, суспензия, минерална суспензия и транспортиране на някои промишлени медии.

Също така подходящ за гъвкави тръбопроводни връзки между голямо оборудване.

Строителство и инженеринг

Според нивото на налягане, средата и структурната конфигурация, той може да се прилага в строително оборудване и инженерни проекти за транспортиране на течности или материали.

Индустриален трансфер на материали

Подходящ за промишлени транспортни системи като енергийно, водопречистващо и инженерно оборудване.

Налични са персонализирани решения според медиите и действителните работни условия.

Ръководство за избор и потвърждение за покупка

Когато купувате фланцов каучуков маркуч с голям диаметър за засмукване и нагнетане, не се препоръчва да се предлага оферта само въз основа на вътрешния диаметър.

За смукателни и нагнетателни маркучи, изискванията за вакуумно налягане, средна абразия, температура и фланцово свързване ще повлияят на крайната конфигурация на структурата и експлоатационните характеристики.

• Първо потвърдете транспортната среда:
Вода, морска вода, шлам, минерален шлам, хвост, пясък, чакъл или други индустриални среди.

• Потвърдете условията на работа:
Дебит, работно налягане, работно вакуумно налягане, средна температура, средна концентрация и размер на частиците.

• Потвърдете изискванията за инсталиране:
Вътрешен диаметър, дължина, изисквания за огъване/изместване, стандарт на фланеца, размери на фланеца и тип на уплътнителната повърхност.

• За приложения с висока абразия, като минерална суспензия, хвост и пясък/чакъл:
Устойчивото на износване вътрешно гумено решение трябва да бъде потвърдено.

• За смукателни или вакуумни транспортни приложения:
Трябва да се уточни нивото на вакуумно налягане и да се потвърди дали е необходима спирална стоманена телена рамка.

• За нестандартни проекти:
За техническо потвърждение се препоръчва предоставянето на чертежи, проби от стари маркучи или действителни размери на връзката.

Предпазни мерки при работа

· Работното налягане, вакуумното налягане и температурата не трябва да надвишават допустимия диапазон на потвърдения модел маркуч. Специфичните ограничения са предмет на документите за техническо потвърждение на продукта.

· При транспортиране на абразивни среди като пясък и минерална суспензия, подходящата вътрешна гумена структура трябва да бъде избрана според действителните условия на износване и тялото на маркуча трябва да се проверява редовно.

· Преди монтаж на фланец, проверете стандарта на фланеца, разстоянието между отворите за болтове, уплътнителната повърхност и размерите на болтовата връзка, за да избегнете принудително подравняване по време на монтажа.

· За смукателни приложения трябва да се потвърди изискването за вакуум и конфигурацията на армировката със спирална стоманена тел. Ако се появи необичайно сплескване, свиване или деформация на маркуча, спрете да използвате маркуча и проверете работните условия.

· По време на монтажа и транспортирането избягвайте ненужен удар, притискане или влачене на краищата на фланеца, за да намалите повредата на свързващите части и тялото на маркуча.

· За специални химически среди, високотемпературни среди или нестандартни работни условия, предоставете информация като състав на средата и температура преди закупуване. Техническият персонал трябва да потвърди съвместимостта на материала.

Управление на поддръжката и експлоатационния живот

Действителният експлоатационен живот на гумените маркучи с голям диаметър е свързан с транспортната среда, налягането, вакуумното налягане, температурата, огъването, условията на монтаж и честотата на използване.

Следователно поддръжката трябва да се съсредоточи върху:

Редовна проверка + Записи на работните условия + Навременно справяне с необичайни условия

· Редовно проверявайте дали външният гумен слой има пукнатини, необичайно износване, издутини или други видими повреди.

· Проверете дали зоната на свързване на фланеца е разхлабена, теч или необичайна деформация.

· Проверете състоянието на маркуча по време на смукателни и изпускателни операции, като обръщате внимание на необичайно сплескване, свиване или деформация.

· За абразивни среди, като минерална суспензия и пясък/чакъл, запишете условията на износване според действителната употреба като отправна точка за бъдеща оптимизация на избора.

· Когато маркучът не работи, избягвайте продължително притискане с остри предмети. По време на работа и съхранение минимизирайте ненужното огъване и удар.

· Ако възникне необичайно налягане, очевидно изтичане, структурна повреда или необичайно свързване, спрете да използвате маркуча и извършете технически преглед.

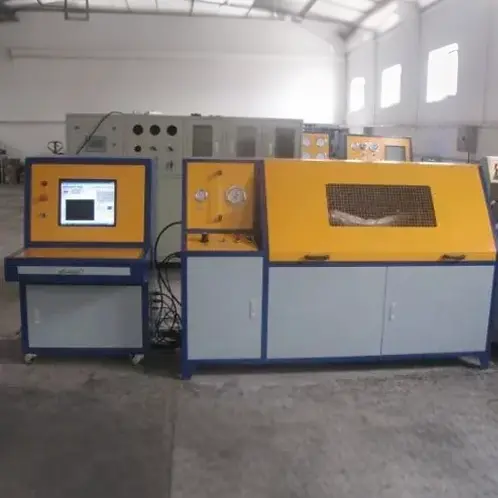

Качествен контрол и доставка

Съгласно съществуващата продуктова информация, готовите продукти могат да бъдат проверени според продуктовите спецификации и изискванията на клиента, включително:

· Външен вид

· Вътрешен диаметър

· Външен диаметър

· Дължина

· Размери на фланеца

· Налягане

· Вакуум / Отрицателно налягане

· Твърдост

· Каучукови характеристики

Ако клиентите имат специални изисквания за тестване, артикулите за проверка и стандартите за приемане трябва да бъдат потвърдени преди поръчка.

За персонализирани продукти спецификациите, изискванията за фланци, нивото на налягането, вакуумното налягане, транспортната среда и изискванията за доставка могат да бъдат потвърдени по време на етапа на техническо потвърждение.

ЧЗВ

1. Какви спецификации са налични за гумен маркуч с голям диаметър за засмукване и изпускане?

Текущата информация за параметрите изброява общите вътрешни диаметри, включително DN100, DN150, DN200, DN250, DN300, DN400 и DN500 mm. По-големите размери могат да бъдат технически потвърдени според изискванията на проекта.

2. Могат ли да се монтират фланци на маркуча?

да Продуктът използва фланцови връзки и може да бъде оборудван според стандартите GB, DIN, ANSI, JIS, ASME или чертежи на клиента.

3. Може ли да се използва за транспортиране на минерален шлам и хвост?

да Според концентрацията на суспензията, размера на частиците, скоростта на потока, налягането и температурата могат да бъдат избрани подходящи устойчиви на износване структури. Окончателното решение се потвърждава в съответствие с действителните експлоатационни условия.

4. Може ли да се използва за проекти за драгиране?

да Маркучът може да бъде избран според изискванията за среда, налягане, вакуум и метода на монтаж на системата за драгиране.

5. Може ли да се персонализира според чертежи?

да Клиентите могат да предоставят чертежи, проби или подробни технически параметри за потвърждаване на тялото на маркуча и структурата на фланеца.

6. Какво е MOQ?

MOQ зависи от вида на продукта, спецификацията, дължината и изискванията за персонализиране.

Стандартните продукти могат да поддържат закупуване на малки партиди. Конкретното количество се потвърждава по време на офертата.

7. Могат ли да се предоставят проби?

Някои стандартни продукти могат да предоставят проби или поддръжка на проби. Разходите за проба и транспортните разходи се потвърждават в зависимост от конкретния продукт и ситуацията с поръчката.

8. Какво е времето за доставка?

Стандартните продукти обикновено изискват 7–20 работни дни.

За персонализирани продукти, маркучи с голям диаметър и специални спецификации времето за доставка трябва да бъде потвърдено в съответствие със структурата, количеството и производствените изисквания.

Преди поръчка ще бъде предоставен ясен график за доставка.

9. Как се гарантира качеството за групови поръчки?

Проверките на качеството могат да се извършват в съответствие със спецификациите на продукта и изискванията на клиента, включително външен вид, размери, фланец, изпитване под налягане и вакуум.

Артикулите за специална проверка трябва да бъдат потвърдени преди закупуване.
