Как подсилен с тел гумен маркуч с голям диаметър и фланец може да подобри ефикасността на пренос на материали при тежки условия

ДЗИДОНГДАосигуряваПодсилен с тел гумен маркуч с фланец с голям диаметърза взискателни индустриални смукателни и нагнетателни приложения, където структурната стабилност, надеждните връзки и преносът на големи обеми на материали са от съществено значение. Проектиран за транспортиране на вода, суспензия, кал, пясък и съвместими минерални материали, този гъвкав маркуч съчетава многослойна гумена структура, армировка от спирална стоманена тел и фланцови връзки с възможност за персонализиране, за да отговори на практическите предизвикателства на минното дело, драгирането и промишлените помпени системи.

Подсилен с тел фланцов гумен маркуч с голям диаметър е проектиран да поддържа формата си по време на смукателни операции, като същевременно поддържа изискванията за налягане при изпускателни приложения. Неговата армировка със спирална стоманена тел помага да се устои на вътрешна деформация при отрицателно налягане, докато гумените слоеве защитават маркуча и побират различни транспортирани среди. Краищата с фланци опростяват интегрирането с помпи, драгажно оборудване и фиксирани тръбопроводи. Това ръководство обяснява структурата на маркуча, принципа на работа, индустриалните приложения, критериите за избор и практиките за поддръжка, за да помогне на инженерните екипи да определят подходящо решение за техните работни условия.

Съдържание

1. Какво представлява подсилен с тел гумен маркуч с фланец с голям диаметър?
2. Как работи неговата подсилена структура?
3. Какви са основните предимства на производителността?
4. Кои индустрии се възползват от този маркуч?
5. Как се сравнява с други видове маркучи?
6. Как избирате правилния маркуч?
7. Какви практики за инсталиране и поддръжка имат значение?
8. Често задавани въпроси
9. Заключение и запитване за продукта

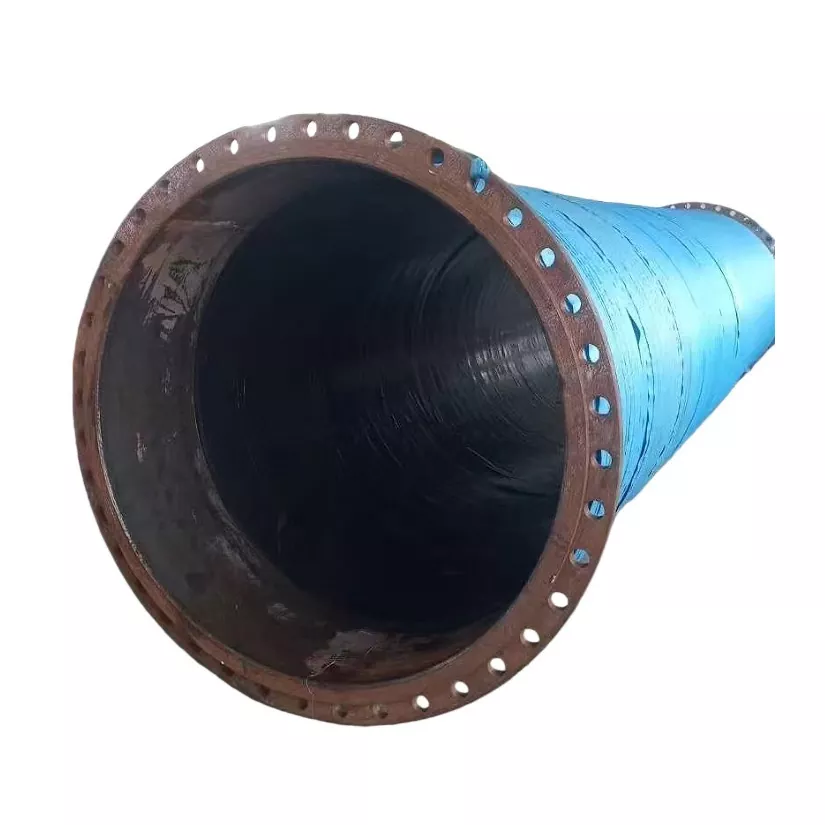

Какво представлява подсилен с тел гумен маркуч с фланец с голям диаметър?

Подсилен с тел фланцов гумен маркуч с голям диаметър е гъвкав тръбопроводен компонент, проектиран за преместване на значителни обеми течности и съвместими смеси твърдо-течни. Това е особено полезно, когато конвенционалните твърди тръби са трудни за инсталиране, оборудването изисква гъвкави връзки или тръбопроводът трябва да работи както при смукателни, така и при изпускателни условия.

Определящата характеристика е спираловидната стоманена тел, вградена в стената на маркуча. За разлика от гумен маркуч, който разчита само на своето еластомерно тяло и текстилна армировка, тази конструкция добавя опора по периферията, за да помогне на маркуча да устои на външно налягане по време на работа с вакуум.

ДЗИДОНГДА разработва този маркуч за приложения, включващи:

• Пренос на вода и обработка на промишлени течности.
• Транспортиране на шлам, кал, пясък и минерални материали.
• Системи за драгиране и отстраняване на наноси.
• Операции по добив и обработка на инертни материали.
• Гъвкави връзки между помпи, оборудване и тръбопроводи.

За купувачи, които оценяват различни конфигурации, продуктовата страница за армиран с тел маркуч JIDONGDA предоставя отправна точка за преглед на структурата на продукта и опциите за персонализиране.

Как работи неговата подсилена структура?

Ефективността на промишлен маркуч с голям диаметър зависи от координираната функция на неговите каучукови смеси, подсилващи слоеве, структура от стоманена тел и крайни връзки. Всеки компонент отговаря на различни оперативни изисквания.

1. Вътрешен гумен слой

Вътрешната гума контактува директно с транспортирания материал. Неговото съединение трябва да бъде избрано според химичните свойства на средата, характеристиките на частиците и работната температура. За абразивна суспензия или пясък, подходящо формулирана устойчива на износване каучукова смес може да помогне за намаляване на вътрешната ерозия и преждевременната повреда.

2. Високоякостни армировъчни слоеве

Тъканът или други специфични подсилващи слоеве осигуряват допълнителна структурна здравина и помагат на маркуча да издържи вътрешно налягане по време на изпразване. Тяхното разположение и спецификации трябва да съответстват на предвиденото работно налягане и условия на експлоатация.

3. Армировка със спирална стоманена тел

Вградената стоманена тел образува носеща рамка около обиколката на маркуча. По време на засмукване външното атмосферно налягане може да избута навътре маркуч с неподходяща опора. Спиралната армировка спомага за запазването на вътрешния канал на потока и намалява риска от сплескване или колапс.

4. Защитен външен гумен капак

Външният слой помага за предпазване на маркуча от външна абразия, удар, излагане на атмосферни влияния и механични повреди. Подходящата покривна смес зависи от средата на инсталиране и очакваното излагане.

5. Фланцови крайни връзки

Краищата с фланци позволяват свързването на маркуча със съвместими помпи, драгажно оборудване и фиксирани тръбопроводни секции. JIDONGDA може да конфигурира размерите на фланците и устройствата за свързване според приложимите стандарти или клиентски чертежи, предмет на техническо потвърждение.

Какви са основните предимства на производителността?

Подобрена стабилност при отрицателно налягане

Устойчивостта на вакуум е ключова причина да се посочи подсилен с тел гумен маркуч с голям диаметър с фланци. Спираловидната стоманена тел помага за поддържане на напречното сечение на маркуча по време на засмукване, поддържайки по-стабилен поток на материала. Действителната ефективност на вакуума зависи от разстоянието между проводниците, диаметъра на маркуча, дизайна на армировката, дължината, условията на огъване и работното налягане.

Поддръжка за смукателни и изпускателни операции

Много промишлени преносни системи изискват маркуч за справяне с отрицателно налягане по време на засмукване и положително налягане по време на изпускане. Правилно определената конструкция отговаря и на двете условия чрез своята комбинирана система за укрепване. Купувачите трябва да проверят номиналните граници за всеки режим на работа, вместо да приемат, че пригодността за единия гарантира пригодност за другия.

Трансфер на голям обем материали

Големият вътрешен диаметър може да поеме значителни скорости на потока, когато маркучът е правилно оразмерен за помпата и системата. Подходящият избор на диаметър помага за балансиране на изискванията за поток, скорост, загуба на налягане и характеристиките на транспортирания материал.

Гъвкава интеграция на оборудването

Гумената конструкция приспособява движението и помага за свързване на оборудване, което може да не се изравни перфектно с твърд тръбопровод. Фланцовите връзки също така осигуряват практичен интерфейс за инсталиране, проверка и подмяна, когато са проектирани за свързващото оборудване.

Специфична за проекта конфигурация

Диаметърът на маркуча, дължината, каучуковата смес, структурата на армировката и конфигурацията на фланеца могат да се разглеждат заедно. Това позволява на маркуча да отразява действителните работни условия, вместо да разчита на обща спецификация.

Кои индустрии се възползват от този маркуч?

Добив и обогатяване на полезни изкопаеми

Минните операции често преместват абразивна суспензия, хвост и съдържащи минерали смеси между обработващото оборудване и определените зони за съхранение. Подходящият маркуч съчетава съвместима вътрешна гумена смес с армировка, проектирана за очакваните условия на налягане и вакуум.

Драгиране и отстраняване на седименти

Системите за драгиране транспортират пясък, тиня, кал и утайки през смукателни и нагнетателни тръбопроводи. Гъвкавите маркучи с фланци могат да свързват помпи и оборудване за драгиране, като същевременно позволяват движението на инсталацията. Маркучът трябва да бъде избран за действителната концентрация на твърди вещества, размера на частиците, условията на потока и морската или сладководна среда.

Боравене с пясък и чакъл

Добивът и обработката на инертни материали може да изисква прехвърляне на вода, смесена с пясък или чакъл. Устойчивостта на абразия и подходящата скорост на потока са особено важни, тъй като едрите частици могат да ускорят износването на облицовката на маркуча, завоите и местата на свързване.

Индустриални помпени системи

Големите помпи може да изискват гъвкави смукателни и нагнетателни връзки, за да поемат движението на оборудването, да опростят монтажа или да изолират някои вибрации. Номиналните стойности на налягането и вакуума на маркуча трябва да съответстват на работната обвивка на помпата, включително условията за стартиране и изключване.

Пристанища и морско инженерство

Пристанищните операции и морските проекти могат да използват маркучи с голям отвор за пренос на материали и тръбопроводни връзки. За тези среди купувачите трябва също така да оценят външното излагане, защитата от корозия на фланеца, манипулирането на товари и всички специфични за проекта морски изисквания.

Как се сравнява с други видове маркучи?

Различните конструкции на маркуча служат за различни цели. Най-добрият избор зависи от посоката на потока, условията на налягането, транспортираната среда и необходимото разположение на връзката.

Сравнението е по-скоро общо, отколкото заместител на специфични за модела данни. Конструктивните детайли варират между производителите и не трябва да се приема, че всеки тип маркуч превъзхожда друг при всякакви условия.

За свързаните с това изисквания разгледайте категориите гумени маркучи с фланци за драгиране с голям диаметър на JIDONGDA и категориите смукателни и нагнетателни гумени маркучи с голям диаметър, където има такива.

Как избирате правилния маркуч?

Преди закупуването на подсилен с тел фланцов гумен маркуч с голям диаметър, инженерните екипи и екипите за доставки трябва да определят действителното мито, вместо да избират продукт само по номинален диаметър.

1. Идентифицирайте транспортираната среда

Посочете дали маркучът ще пренася чиста вода, отпадна вода, кал, пясък, минерална суспензия или друг материал. Включете химичен състав, размер на частиците, концентрация на твърди вещества и температура. Тези детайли ръководят избора на вътрешна гумена смес и защита от абразия.

2. Потвърдете изискванията за диаметър и дебит

Определете необходимия вътрешен диаметър от целевия дебит, допустимата загуба на налягане, характеристиките на помпата и изискванията за транспортиране на материала. Прекалено големият или по-малкият маркуч може да създаде неефективност на системата или оперативни проблеми.

3. Установете граници на налягането и вакуума

Осигурете нормално работно налягане, максимално очаквано налягане, всмукателен вакуум и всички преходни условия. Поискайте документирани оценки за предложената конфигурация. Номиналното работно налягане и вакуум не трябва да се извеждат само от външния вид или телената армировка.

4. Посочете дължина и маршрут

Измерете необходимата инсталирана дължина и идентифицирайте завои, движение и позиции на свързване. Спазвайте минималния радиус на огъване на производителя и избягвайте фрезоване, което причинява прегъване, усукване, прекомерно напрежение или концентрирани натоварвания на фланците.

5. Съпоставете стандарта на фланеца

Потвърдете приложимия стандарт за фланец, номинален размер, клас на налягане, модел на отворите за болтове, облицовка, материал и уплътнение. Потенциалните стандарти включват GB, DIN, ANSI, JIS и ASME, но съвместимостта трябва да се провери спрямо точното оборудване за свързване и изискванията на проекта.

6. Оценете условията на обслужване

Помислете за излагане на открито, влага, абразия, удар, корозия, работни цикли и очакван достъп за поддръжка. Технически съвместим маркуч с неподходяща външна защита или неправилна връзка може да има кратък експлоатационен живот.

За оферта подгответе следната информация:

• Необходим вътрешен диаметър и обща дължина на маркуча.
• Транспортирана среда и работна температура.
• Работно налягане, максимално налягане и вакуум на засмукване.
• Стандарти за фланци, размери и подробности за свързващото оборудване.
• Оформление на инсталацията, изисквания за огъване и излагане на околната среда.
• Количество, изисквания за доставка и приложими документи за проверка.

Какви практики за инсталиране и поддръжка имат значение?

Правилната инсталация е от съществено значение за постигане на предвидената производителност на подсилен маркуч. Дори един добре проектиран продукт може да се повреди преждевременно, когато е усукан, прекалено огънат, лошо поддържан или работи извън номиналните си граници.

Препоръки за инсталиране

• Проверете тялото на маркуча, повърхностите на фланците и уплътнителните повърхности преди монтажа.
• Подравнете свързващите фланци, без да натискате маркуча на място.
• Използвайте съвместими уплътнения и крепежни елементи, затягайки болтовете според приложимата процедура.
• Предотвратете усукване, прекомерни натоварвания на опън и огъвания, по-големи от определения минимален радиус.
• Осигурете подходяща опора, където теглото на маркуча или външните натоварвания могат да натоварят връзките.
• Проверете границите на налягането и вакуума в системата преди пускане в експлоатация.

Рутинна проверка

• Проверете за пукнатини, издутини, открита армировка, срязвания и необичайна деформация.
• Проверете фланцовите връзки за течове, корозия, разхлабени крепежни елементи и повредени уплътнения.
• Наблюдавайте за неочаквана загуба на налягане, намален поток или признаци на срив на засмукването.
• Прегледайте абразията в зони, изложени на груби частици или многократен контакт.
• Премахнете повредените възли от експлоатация и следвайте указанията за проверка и подмяна на производителя.

Интервалите за проверка трябва да отразяват тежестта на работа, критичността на системата и приложимите процедури на място. Фиксираният експлоатационен живот не може да бъде гарантиран, без да се вземе предвид действителната история на работа и поддръжка.

Често задавани въпроси

1. Каква е основната цел на спиралната армировка от стоманена тел?

Неговата основна цел е да осигури опора по периферията, която помага на маркуча да устои на деформация навътре при отрицателно налягане. Това е особено важно при смукателни системи с голям диаметър, където свиването на маркуча може да ограничи потока.

2. Може ли този маркуч да се справи едновременно със засмукване и изпускане?

Може да бъде проектиран и за двете задачи, но допустимото налягане и вакуум трябва да бъдат потвърдени за конкретната конструкция на маркуча. Купувачите трябва да поискат приложимите оценки, вместо да приемат, че всеки модел има едни и същи ограничения на производителността.

3. Кои материали може да транспортира гумен маркуч с фланец с голям диаметър, подсилен с тел?

В зависимост от неговата каучукова смес и инженерните спецификации, той може да се използва за вода, кал, суспензия, пясък и съвместими минерални материали. Химическата съвместимост, абразивността на частиците, температурата и концентрацията на твърди вещества трябва да бъдат оценени преди избора.

4. Възможно ли е персонализиране на размерите на фланеца?

ДЗИДОНГДА показва, че конфигурациите на фланците могат да бъдат персонализирани според признатите стандарти или клиентски чертежи. Осигурете точните размери, стандарта на фланеца, класа на налягане и подробностите за съединителната връзка за техническо потвърждение.

5. Как мога да намаля преждевременното износване на маркуча?

Изберете подходящо вътрешно каучуково съединение, избягвайте прекомерни ограничения на потока, следвайте указания радиус на огъване и проверявайте редовно зоните със силно износване. Работното налягане, характеристиките на транспортираните частици и условията на монтаж също трябва да останат в одобрените граници.

6. Каква информация е необходима, за да поискате оферта?

Посочете диаметъра на маркуча, дължината, средата, работното налягане, изискванията за вакуум, температурата, конфигурацията на фланеца, работната среда и количеството за поръчка. Чертежи или снимки на съществуващите връзки могат да помогнат за изясняване на изискванията за интерфейс.

7. Как да разбера дали маркучът е подходящ за моя проект?

Сравнете предложените спецификации на маркуча с работните условия на проекта и изискванията за свързване. Потвърдете стойностите на налягането и вакуума, съвместимостта на материалите, размерите и документацията за проверка с производителя, преди да направите поръчка.

Заключение: Посочете маркуч, който отговаря на вашите работни условия

Подсилен с тел фланцов маркуч с голям диаметър може да осигури ефективно решение за взискателни смукателни и нагнетателни системи чрез комбиниране на гъвкава гумена конструкция, структурна армировка, опора от спирална стоманена тел и адаптивни фланцови връзки. Пригодността му зависи от съответствието на дизайна с транспортираната среда, необходимия поток, налягане и условия на вакуум, геометрията на монтажа и плана за поддръжка.

ДЗИДОНГДА предлага опции за персонализиране на размери на маркуча, армировъчни структури, избор на материал и конфигурации на фланци, за да поддържа различни изисквания за промишлен трансфер. За да обсъдите вашето приложение, прегледайте подробностите за продуктовите фланцови гумени маркучи с голям диаметър, подсилени с тел и подгответе техническите си спецификации.Свържете се с насднес, за да обсъдите изискванията на вашия проект, да поискате персонализирана оферта и да определите подходяща конфигурация на маркуча за вашата тръбопроводна система.
