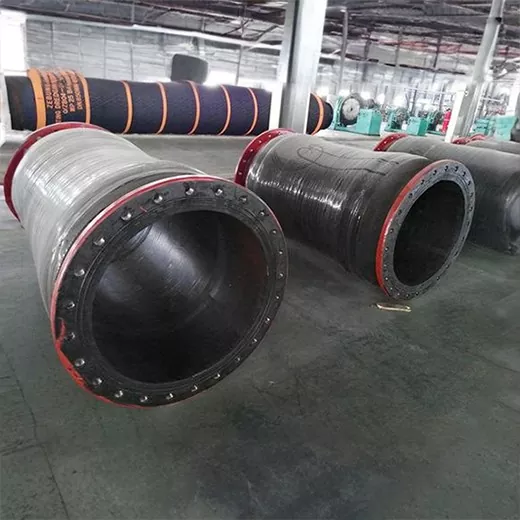

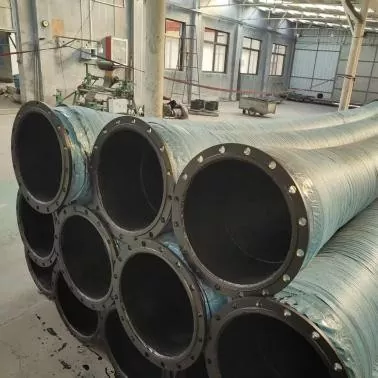

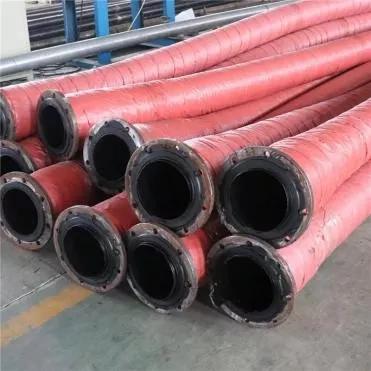

Маркуч за хвостохранилища с голям диаметър

Маркучът за хвост с голям диаметър JIDONGDA е специално проектиран за сложен транспорт на материали на големи разстояния с висока скорост на потока в мини. В сравнение с традиционните стоманени тръби, маркучът е по-гъвкав, устойчив на удар, значително намалява вибрациите на тръбопровода и опростява монтажа на място.

Приложимите сценарии включват изхвърляне на суспензия в заводи за преработка на минерали, пълнене на язовир за хвостохранилище, обратно насипване на подземни мини, транспортиране на кал от драгиране, товарене и разтоварване на минерален прах в пристанището и транспортиране на различни индустриални твърдо-течни смеси. Използвайки персонализираните производствени възможности на нашата местна фабрика, ние можем да предоставим решения за тръбопроводи на едно гише за минни компании и инженерни изпълнители по целия свят.

Структура на продукта и материали

Маркуч за хвостохранилища с голям диаметър: Всеки слой е интегрално формован при висока температура и вулканизиран, елиминирайки риска от разслояване. Той е съвместим с различни помпени съоръжения и се предлага с множество конектори:

1. Вътрешен каучуков слой: устойчив на износване естествен каучук / синтетичен каучук с висока устойчивост на износване (NR/SBR/PU по избор; PU облицовката е подходяща за твърди остатъци с високо съдържание на силициев диоксид, предлагайки оптимална устойчивост на износване)

2. Подсилващ слой: Многослойна завеса от високоякостни влакна + спирален скелет от стоманена тел, равномерно разпределящ натиска, предотвратяващ колапс при условия на отрицателно налягане

3. Външен каучуков слой: Устойчив на атмосферни влияния, озон и UV-устойчив синтетичен каучук, устойчив на излагане на открито и химическа корозия в минните зони

4. Опционални съединители: стандартни фланци, бързи съединители и изработени по поръчка метални накрайници според чертежи

Тестване на производителността и контрол на качеството

1. Тест за устойчивост на износване: 72 часа непрекъснато износване с разтвор от кварцов пясък, загуба на маса ≤ 0,05 g

2. Налягане на разрушаване: Налягането на разрушаване достига 3-4 пъти работното налягане, способно да издържи на мигновени удари на налягането

3. Пулсова умора: 20 10 000 цикъла на налягане без напукване, разслояване или деформация

4. Ефективност на огъване: Без счупване или разслояване при минимален радиус на огъване

5. Устойчивост на медиите: Стабилна работа в киселинни и алкални среди на каша (pH 2–12)

Таблица с параметри на модела и спецификацията

Основни предимства

1. Устойчив на износване и дълъг експлоатационен живот: Изключителната високоустойчива на износване вътрешна гумена формула значително намалява загубите от ерозия от твърди частици, подходяща за суспензии с високо съдържание на пясък като кварц, желязна руда и медна руда.

2. Голям диаметър и висок дебит: Покрива всички размери от DN100 до DN1200, подходящи за широкомащабни системи за изхвърляне на хвост, подобрявайки ефективността на транспортиране и намалявайки потреблението на енергия при изпомпване.

3. Удароустойчива и взривозащитена тръба: Многослойна композитна подсилена структура буферира колебанията в налягането, елиминирайки опасностите за безопасността от спукване на тръба, причинено от запушвания или пускания/изключвания.

4. Лесен монтаж и ниски разходи за поддръжка: Значително по-леки от стоманените тръби, лесни за полагане и преместване, намалявайки времето за престой при поддръжка.

5. Отлична устойчивост на корозия и атмосферни влияния: Външният гумен слой издържа на слънце, дъжд и корозионна мъгла в минната зона, осигурявайки стабилна работа по време на целогодишна работа на открито. 6. Услуга за персонализиране с пълна спецификация

Фабриката поддържа персонализиране на дължина, диаметър, степен на налягане, стил на конектора и степен на устойчивост на износване на облицовката, за да отговарят на различни специални изисквания на проекта.

Случаи на реално инженерно приложение

Случай 1: Проект за транспортиране на хвостохранилища на дълги разстояния в желязна мина Вътрешна Монголия

1. Преглед на проекта: Ежедневен капацитет за преработка от 8000 тона сурова руда, съдържание на твърдо вещество в хвоста от 42%, среден предимно кварц с висока твърдост, транспортно разстояние от 3,5 km, работно налягане от 2,8 MPa, неутрална суспензия.

2. Поддържащо решение: Гъвкав спирален маркуч от PU стоманена тел JIDONGDA DN200, 6m/12m стандартни секции, фланцова връзка.

3. Резултати от работата: Вибрациите и шумът бяха намалени с 60% след подмяната на оригиналните стоманени тръби; непрекъсната стабилна работа за 36 месеца без подмяна; годишните разходи за поддръжка намаляват с 85%; не е имало спукване на тръба или течове.

Казус 2: Система за обратно запълване на медни мини в Перу

1. Общ преглед на проекта: Мина на голяма надморска височина на 4500 метра, използваща засмукване под отрицателно налягане на суспензия от медна шлака със съдържание на пясък от 45%, в среда с ниска температура и високо UV.

2. Поддържащо решение: Специално проектиран устойчив на ниски температури двуслоен маркуч, подсилен със стоманена тел, с квалификации за съответствие за износ.

3. Производителност: Ефективността против сплескване при отрицателно налягане е подобрена 3 пъти; без колапс по време на засмукване; стабилен годишен дебит над 98%; общите оперативни разходи за тръбопровода са намалени със 73%.

Приложими сценарии

1. Тръбопроводи за транспортиране на хвост в открити/подземни рудници

2. Главни и вторични тръбопроводи за отвеждане на шлам в обогатителни предприятия

3. Сухо и мокро засипване на хвостохранилища и хвостохранилища

4. Транспорт на кал на дълги разстояния за речно и крайбрежно драгиране

5. Пристанищни тръбопроводи за товарене и разтоварване на суспензия на насипен минерален прах

6. Транспортиране на различни промишлени твърдо-течни смесени среди

ЧЗВ

Q1. Какъв облицовъчен материал трябва да се избере за кварцови отпадъци с висока абразия?

A. За отпадъци с висок дял твърди частици като кварц и гранит, PU полиуретанова облицовка е предпочитаният избор. При 72-часов стандартен тест за устойчивост на износване, износването е значително по-ниско от NR и SBR каучука, а експлоатационният живот може да бъде увеличен 2-3 пъти при същите работни условия. Техническият екип може да намери оптималната формула за облицовка въз основа на състава на частиците на суспензията и pH стойността.

Q2. Може ли JIDONGDA да персонализира диаметри, дължини и стойности на налягането на тръбите за специални минни проекти?

О. Да, нашата фабрика предоставя пълноизмерно персонализиране. Поддържаме нестандартни дължини, пълни диаметри от DN100 до DN1200 и множество работни налягания от 1,0 до 10MPa. Фланците, бързите съединители и металните краища могат да бъдат персонализирани според конструктивните чертежи. След предоставяне на параметрите на проекта, ние ще предоставим решение и оферта в рамките на 24 часа.

Q3. Какъв е гаранционният период за маркуча за хвостохранилища с голям диаметър JIDONGDA и каква поддръжка след продажбата е включена?

A. Стандартните продукти имат 12-месечна гаранция от датата на изпращане. Повреди, причинени от дефекти в суровините или процесите при нормални работни условия, ще бъдат заменени безплатно в рамките на гаранционния период. Професионалните минни тръбопроводни инженери предоставят дистанционно ръководство за полагане, инсталиране и рутинна поддръжка; техническите услуги на място могат да бъдат договорени за мащабни минни проекти.
