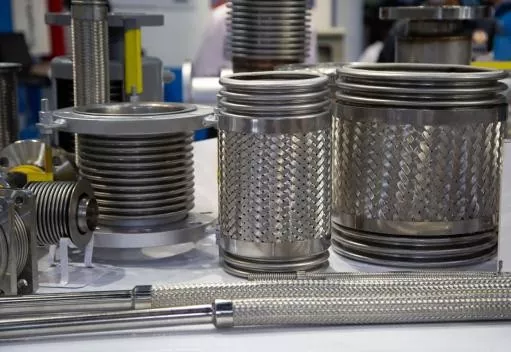

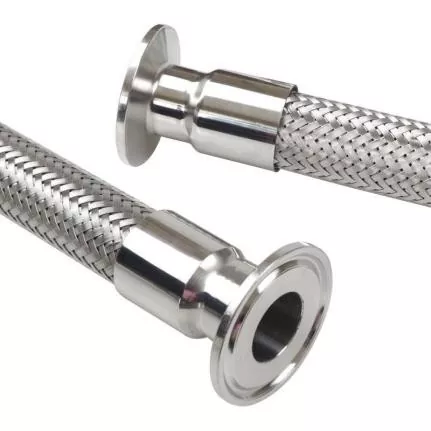

Метален маркуч с оплетка от стоманена тел

Металният маркуч от плетена стоманена тел JIDONGDA е специално проектиран за взискателни системи за транспортиране на течности и газове, които изискват устойчивост на вибрации, способност за приспособяване на несъосност и издръжливост при екстремни условия на температура и налягане. За разлика от стандартните гумени маркучи или твърди тръбопроводи, този продукт съчетава гъвкавостта на гофрирана метална тръба с устойчивостта на натиск, осигурена от телена оплетка. Това дава възможност за разрешаване на често срещани промишлени проблеми като трудности при монтажа, причинена от вибрации повреда на твърди тръбопроводи и краткия експлоатационен живот на традиционните маркучи.

Продуктите отговарят напълно на международните стандарти, включително GB/T 14525, ISO 10380 и EJMA. Благодарение на усъвършенстваните производствени процеси и цялостната система за контрол на качеството, нашите продукти отговарят на световните индустриални стандарти и са подходящи за работа в най-предизвикателните среди.

Дизайн на продукта и предимства на материала

1. Вътрешен гофриран слой

Изработен от гофрирани тръби (материал: неръждаема стомана класове 304, 316 или 316L), този слой предлага отлична устойчивост на корозия и стабилност на работата както при високи, така и при ниски температури, като същевременно осигурява безпрепятствен поток на средата без риск от запушване. Неговата гъвкава гофрирана структура побира измествания в различни равнини (аксиални, странични и ъглови), адаптирайки се към деформациите на тръбопровода, без да се прави компромис с транспортната ефективност.

2. Подсилващ слой с телена оплетка

Състои се от защитен слой от единична или двойна оплетка от неръждаема стоманена тел, което значително подобрява устойчивостта на налягане и структурната цялост на маркуча. Плътната оплетка ограничава разширяването на вътрешния маркуч под високо налягане, предпазва от външно механично въздействие и потиска вибрациите на тръбопровода, като по този начин предотвратява повреда на маркуча и изтичане на среда при продължителна работа.

Основни характеристики и предимства на продукта

1. Изключителна термична устойчивост: Работен температурен диапазон от -196°C до +600°C; способен надеждно да транспортира специализирани среди (напр. криогенен LNG, високотемпературна пара, горещо масло) при екстремни работни условия.

2. Безопасност и издръжливост при високо налягане: Диапазон на работно налягане от 6 до 250 бара с коефициент на безопасност при спукване 3:1; устойчив на внезапни скокове на налягането, елиминирайки риска от разкъсване на тръбопровода.

3. Ефективно потискане на вибрациите и защита на оборудването: Абсорбира непрекъснатите вибрации от помпи, компресори и друго оборудване; намалява напрежението върху тръбопроводната система; предпазва спомагателното оборудване и удължава цялостния експлоатационен живот на системата.

4. Автоматична компенсация за термично разширение и свиване: Автоматично компенсира изместванията, причинени от температурни колебания, облекчава напрежението в тръбопровода и предотвратява напукване или изтичане на фуги.

5. Устойчивост на корозия и стареене: Произведена от неръждаема стомана с ецване и пасивиране; устойчиви на киселини, основи и соли, което прави продуктите подходящи за използване в агресивни среди на химическата и фармацевтичната промишленост.

6. Гъвкавост при инсталиране и поръчка по поръчка: Поддържа различни индустриални методи на свързване (фланцови, резбови, заварени, бързо свързващи); позволява персонализиране на дължината на маркуча, броя на слоевете оплетка и дизайна на сглобката, за да отговарят на специфичните изисквания на проекта.

Строга система за контрол на качеството

1. Симулирано тестване на условията на обслужване

Изчерпателни тестове (включително излагане на вътрешно налягане, симулация на непрекъсната вибрация, аксиално изместване, многократно огъване и симулация на термично разширение/свиване) възпроизвеждат реални, дългосрочни промишлени работни условия.

2. Ключови контролни параметри

Професионалните инженери наблюдават стабилността на гофрираната секция, целостта на оплетката, качеството на заваръчните шевове, херметичността и надеждността на монтажните закрепвания на всеки етап от производството, като гарантират, че нито един дефектен продукт не достига до клиента.

3. Специализирано динамично тестване на производителността

Импулсно изпитване: Симулира колебания на налягането и комбинирани механични напрежения, за да провери структурната стабилност, якостта на умора и издръжливостта.

Тестване на якост на монтаж: Тестване на опън и натоварване на заварки и свързващи възли, за да се гарантира сигурно закрепване, херметичност и високо ниво на структурна безопасност.

Ключови области на приложение

1. Енергиен сектор: Оборудване за производство на електроенергия, системи за пренос на пара, оборудване за LNG и енергийни инфраструктурни проекти.

2. Химическа промишленост: Инсталации за химическо производство, транспорт на корозивни среди (киселини, основи) и тръбопроводни системи на химически заводи.

3. ОВК системи: Отоплителна, вентилационна и климатична техника; промишлени котли; и сградни вентилационни и отоплителни системи.

4. Прецизно производство: Преработка на храни, фармацевтично производство и транспорт на течности в прецизно оборудване.

5. Механично оборудване: Връзки на помпи и компресори, хидравлични системи и тръбопроводи за индустриално оборудване.

Примери за индустриално приложение

Пример 1: Модернизация на тръбопровода на охладителната система в завод за производство на полупроводници

Голямо съоръжение за производство на полупроводникови пластини се сблъска с проблеми с преждевременното износване и напукване на стандартните PVC охлаждащи маркучи, причинени от високи температури и вибрации на оборудването. След замяната им с метални маркучи от неръждаема стомана JIDONGDA DN85 304, сплетени с тел, системата може да поеме измествания на термично разширение/свиване от ±30 mm; маркучите ефективно абсорбираха вибрациите на оборудването и напълно разрешиха проблемите, свързани с изтичането на вода и разграждането на материала. Оборудването работи непрекъснато в продължение на 27 месеца без течове или структурни повреди, което значително повишава стабилността на производствения процес.

Пример 2: Проект за високотемпературен транспорт на пара в химически завод

Химически завод в Югоизточен Китай експлоатира тръбопроводи за пара при 280°C, които са подложени на чести цикли на топлинно разширение и свиване. Традиционните твърди тръби бяха склонни към напукване под напрежение, докато стандартните маркучи нямаха достатъчна устойчивост на високи температури и налягания. Проектът използва изработени по поръчка двуслойни плетени метални маркучи JIDONGDA. Благодарение на тяхната висока устойчивост на топлина и способността да компенсират изместването, маркучите работиха без течове в продължение на една година, което значително намалява честотата на поддръжка и понижава оперативните разходи.

Технически спецификации

Често задавани въпроси

В1: Какви видове неръждаема стомана се използват за метални маркучи JIDONGDA и как да избера правилния?

О: Ние предлагаме три стандартни материала: 304, 316 и 316L. Клас 304 предлага оптимален баланс между цена и производителност, което го прави подходящ за общи индустриални приложения (вода, газ); клас 316 осигурява превъзходна устойчивост на корозия в кисела и алкална среда, което го прави идеален за химическата промишленост и морски приложения; клас 316L е ултра нисковъглероден материал, предназначен за използване в силно агресивни среди и при изключително високи температури. При поискване е възможна изработка с други материали.

В2: Могат ли плетените метални маркучи от стоманена тел JIDONGDA да се използват за транспортиране на пара с висока температура за продължителни периоди?

О: Да, могат. Този продукт е оптимизиран за работа при високи температури и е подходящ за транспортиране на пара и високотемпературни среди в температурен диапазон от -196°C до +600°C. Двуслойната оплетка от стоманена тел осигурява стабилност при високо налягане, докато прецизното заваряване предотвратява изтичането на пара; продуктът се използва широко в промишлени котли и парни системи на електроцентрали, осигурявайки надеждна и издръжлива работа.

В3: JIDONGDA предлага ли производство по поръчка на метални маркучи?

О: Да, ние предлагаме пълна гама от услуги по проектиране и производство по поръчка. Дължината на маркуча, броят слоеве на оплетката, типовете крайни фитинги и дизайнът на продукта могат да бъдат съобразени с конкретните оформления на тръбопроводите, както и с изискванията за налягане, температура и среда. Използвайки нашите собствени производствени съоръжения и екип от квалифицирани инженери, ние предоставяме цялостни решения, предназначени да отговорят на всички инсталационни и оперативни изисквания за широка гама от сложни индустриални проекти.
