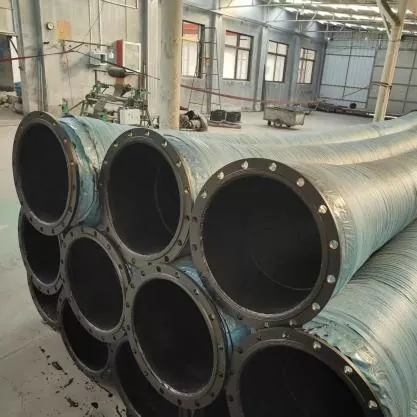

Гумен маркуч с голям диаметър, подсилен със спирала от стоманена тел

Подсиленият със стоманена тел гумен маркуч с голям диаметър със спирала JIDONGDA е проектиран за тежки приложения, характеризиращи се с високо налягане, високи скорости на потока и значителни ударни натоварвания. Конструкцията му се отличава с многослойна армировъчна структура, изработена от високоякостна стоманена тел, комбинирана с високоефективна композитна гума; всички компоненти се образуват чрез един процес на вулканизация при висока температура. Това гарантира стабилна и издръжлива работа в взискателни среди, като мини, крайбрежни зони и открити строителни площадки.

Гуменият маркуч с голям диаметър, армиран със спирала от стоманена тел съчетава отлична гъвкавост с висока товароносимост. Той абсорбира вибрациите на оборудването, компенсира несъответствията при монтажа и термичното разширение или свиване и издържа на постоянни вътрешни скокове на налягането, както и на външни въздействия. В сравнение със стандартните подсилени с плат гумени маркучи, този продукт предлага значителни предимства: устойчивост на вакуумно свиване, стабилност на размерите (устойчивост на разтягане) и висока устойчивост на износване. Това го прави критичен компонент на широкомащабни промишлени тръбопроводи, предназначени за транспортиране на суспензия и насипни материали на дълги разстояния.

Многослойна структура и ключови предимства

1. Износоустойчив вътрешен работен слой

Изработен от смес от силно устойчив на износване естествен и синтетичен каучук, гладкият вътрешен слой минимизира съпротивлението на потока. Той е устойчив на ерозия и абразия от частици пясък и чакъл, като забавя износването на вътрешната стена при контакт с материали като минерална руда, морска тиня и отлагания на пепел.

2. Армиращ слой от спирала от стоманена тел

Множество нишки от стоманена тел с висока якост са спирално навити под фиксиран ъгъл, образувайки основната носеща рамка, която изпълнява четири ключови функции:

- Увеличава номиналното налягане

- Осигурява висока устойчивост на отрицателно налягане, предотвратявайки колапс по време на всмукване

- Ограничава радиалното разширение на тялото на маркуча под налягане

- Подобрява общата структурна стабилност и устойчивост на удар

3. Междинен буферен слой

Еластичен гумен слой, разположен между подсилващия слой и външното гумено покритие; той разсейва въздействието на мигновените скокове на налягането, намалява риска от отделяне на слоя и значително подобрява устойчивостта на умора по време на продължително циклично изпомпване на флуид.

4. Устойчив на атмосферни влияния външен защитен слой

Модифицирано, устойчиво на стареене външно гумено покритие, проектирано да издържа на различни външни фактори: UV деградация от излагане на околната среда, напукване на озона в индустриални зони, корозия от солена пръска в крайбрежните зони и механична абразия по време на повдигане и монтаж.

Ключови области на приложение

1. Транспортни системи за минната промишленост: транспорт на минерален шлам, хвост, въглищен шлам и материали за обработка; подходящ за изпомпване на суспензии с високо съдържание на пясък и вакуумни операции.

2. Пристанищно драгиране и рекултивация на земя: използва се с драгажни тръбопроводи за транспортиране на морски пясък, речна тиня и материали за пълнеж; плаващи тръбопроводни конфигурации, налични за офшорни операции.

3. Нефтена и газова промишленост: транспорт на сондажна кал, промишлени циркулиращи течности и свързани материали.

4. Инженерни машини и помпени станции: тръбопроводни връзки за големи драги, промишлени водни помпи и тежко оборудване; потискане на вибрациите по време на работа.

5. Сектори на енергетиката и околната среда: циркулация на суспензия за десулфуризация на електроцентрали, транспортиране на пепел/шлака от пещи и тръбопроводи за обработка на промишлени отпадъци.

6. Металургична промишленост: непрекъснат транспорт на силно абразивни минерални прахове и гранулирани среди за топене.

Ключови характеристики на продукта

1. Многослойна спирална конструкция от стоманена тел, осигуряваща превъзходна устойчивост на натиск и удар.

2. Отлична устойчивост на отрицателно налягане; подходящ както за смукателни, така и за нагнетателни приложения, предотвратявайки свиване на маркуча под вакуум.

3. Възможност за производство на голям диаметър; ниското съпротивление на течности осигурява по-висока транспортна ефективност.

4. Висока гъвкавост и възможности за компенсация; абсорбира вибрациите на оборудването и елиминира концентрациите на напрежение в тръбопроводната система.

5. Интегрирана устойчивост на износване и атмосферни влияния; осигурява надежден експлоатационен живот в тежки среди като мини и офшорни платформи.

6. Ниски разходи за поддръжка; лекотата на инсталиране, демонтаж и подмяна на монтажа на място минимизира времето за престой на оборудването.

Персонализирани опции за конфигурация

1. Подобрена полиуретанова (PU) вътрешна подплата.

2. Специализиран ултра-износоустойчив дизайн за изпомпване на минерална суспензия.

3. Термоустойчива версия (за продължителна работа при температури над 120°C).

4. Маслоустойчива каучукова смес.

5. Антистатичен и взривозащитен дизайн.

6. Интегрирана система за плаваемост (плаващи маркучи).

7. Стандартни фланци ANSI, DIN, JIS или BS.

8. Универсални бързи съединители.

Конкурентни предимства

✔ Здрава конструкция, включваща многослойна армировка със спирала от стоманена тел с висока якост

✔ Отлична устойчивост както на положително налягане, така и на вакуум

✔ Подходящ за използване в разнообразни и взискателни индустриални транспортни приложения

✔ Възможност за производство на продукти по поръчка с голям диаметър за екстремни работни условия

✔ Всеобхватни OEM и ODM производствени услуги

✔ Богат опит в доставката на оборудване за вътрешни и международни инженерни проекти

Пример за изпълнение на инженерен проект

Пример 1: Проект за рекултивация на земя в морско пристанище (Югоизточна Азия)

Изисквания на проекта: Морски тръбопровод с дължина 12 км беше необходим за рекултивация на земя, предназначен за непрекъснат транспорт на морски пясък, смесен с натрошени черупки и чакъл. Плаващите смукателни и нагнетателни маркучи с голям диаметър трябваше да издържат на излагане на солен спрей и да работят при условия на засмукване (отрицателно налягане).

Решение JIDONGDA: DN600 подсилени със стоманена тел плаващи гумени маркучи, включващи силно устойчив на корозия външен гумен слой (морски клас) и фланци по DIN стандарт.

Експлоатационни резултати: 24 месеца непрекъсната работа без деформация на маркуча (сплескване) и без напукване на външния гумен слой поради излагане на солена пръска. Честотата на смяна е намалена със 70% в сравнение с конвенционалните маркучи за драгиране. Продуктите успешно преминаха независими проверки на качеството за морски инженерни приложения и се превърнаха в предпочитан избор на изпълнителя.

ЧЗВ

Въпрос 1: Какво е максималното отрицателно налягане за гумен маркуч с голям диаметър, армиран със спирала от стоманена тел на JIDONGDA? Подходящи ли са за изсмукване на дълги разстояния при драгиране?

A: Стандартните модели издържат на отрицателно налягане от -0,09 MPa без деформация, докато направените по поръчка модели с подсилени спирални структури могат да работят при условия на дълбок вакуум до -0,098 MPa. Те са напълно подходящи за смукателни и нагнетателни операции, включително драгиране на дълги разстояния и транспортиране на минен хвост. Могат да се монтират допълнителни елементи за плаваемост за морски транспорт на дълги разстояния.

Q2: Какви опции са налични за работа с високотемпературни, маслени или запалими/експлозивни среди?

A: Предлагат се три вида специализирани решения: дизайни, устойчиви на висока температура (за продължителна работа над 120°C); продукти, изработени от маслоустойчив композитен каучук на базата на нитрилен каучук (NBR) за транспортиране на суров нефт, хидравлични масла или органични разтворители; и антистатични, взривозащитени конструкции, проектирани да разсейват статичното електричество, генерирано от триенето на медиите (подходящи за работа със запалими петролни продукти). За всички специализирани продукти се предоставят протоколи от изпитвания, обхващащи свойствата на материалите и работните характеристики.

В3: С кои международни стандарти за съединители са съвместими продуктите? Може ли фабриката JIDONGDA да достави напълно сглобени единици?

О: Маркучите са съвместими с четири основни стандарта за фланци (ANSI, DIN, JIS, BS), както и с различни видове съединители за бързо свързване. Ние предлагаме цялостно решение, което включва рязане, пресоване на фланци, монтаж на монолитна вулканизация и хидростатично изпитване; готовите продукти — пълни с фитинги — се доставят директно на обекта, елиминирайки необходимостта от допълнителна обработка от страна на клиента и намалявайки риска от течове при външни точки на свързване.
