Какво представлява фитингът с накрайник и как работи в системите за свързване на тръби?

Строителен багер внезапно губи хидравлично налягане. Операторът излиза и забелязва локва масло, капеща от съединението под машината. Екипът за поддръжка пристига, диагностицира проблема като хлабав монтаж и го затяга. Но течът се връща в рамките на един час. Проблемът не е стегнатостта; това е фитингът на втулката вътре, който е загубил хватката си. Този сценарий се разиграва всеки ден в работилниците и работните площадки, често защото хората, работещи върху оборудването, не разбират напълно компонента, който затягат. TheФитинг за накрайнике един от най-често срещаните, но най-неразбраните елементи в системите за флуидна мощност. Той е малък, евтин и лесен за пренебрегване, но правилно функциониращият накрайник е разликата между надеждна хидравлична система и хроничен теч.

Фитингът с накрайник е механично компресионно устройство, което създава непропускливо уплътнение между тръбата и тялото на фитинга. Работи на прост, но елегантен принцип: когато гайка се затегне, тя принуждава заострен пръстен (ферула) да се компресира радиално към стената на тръбата. Тази компресия създава два критични ефекта: уплътнение метал към метал, което предотвратява изтичането на течност, и механично захващане, което предотвратява издърпването на тръбата под налягане. Фитингът с накрайник не разчита на лепила, уплътнители или уплътнения; той използва еластичността и пластичността на метала, за да образува постоянна, надеждна връзка. Тази статия ще ви отведе дълбоко в света на фитинга за накрайници, изследвайки неговата анатомия, физиката на работа, различните му видове и техническите спецификации, които определят един качествен продукт. Ще разгледаме и практически техники за инсталиране и обичайни сценарии за отстраняване на неизправности. Накрая ще разберете защо този малък компонент заслужава много повече внимание, отколкото обикновено получава.

Съдържание

• 1. Какво е фитинг с накрайник?
• 2. Как работи фитингът с накрайник за създаване на непропускливо уплътнение?
• 3. Какви са различните типове накрайници и къде се използват?
• 4. Какви технически спецификации определят висококачествен фитинг с накрайник?
• 5. Как да инсталирате правилно и да отстраните неизправностите на фитинг с накрайник?
• Често задавани въпроси (FAQ)
• Относно производителя
• Заключение

Какво представлява фитингът с накрайник?

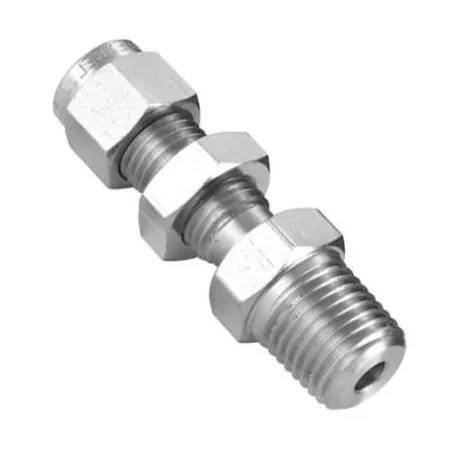

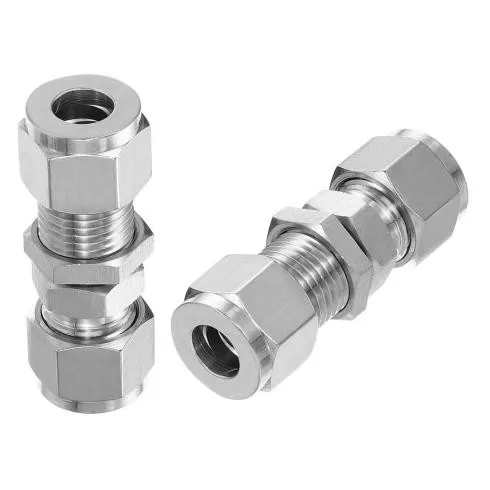

A Фитинг за накрайнике прецизно конструиран компонент, използван за свързване на тръба към фитингово тяло във флуидни захранващи и пневматични системи. Това е малка метална част, подобна на пръстен, която, когато се компресира, създава уплътнение и осигурява механично задържане. Думата "ferrule" произлиза от латинското "ferrum", което означава желязо, което отразява неговата метална природа. В най-простата си форма фитингът с накрайник е втулка, която пасва на края на тръба. Когато гайката на фитинга е затегната, накрайникът се притиска към заострена повърхност в тялото на фитинга, което го кара да се деформира и захваща тръбата. Тази деформация е постоянна; след като ферулният фитинг е правилно компресиран, той не може да бъде използван повторно на ново място и ще остане на място дори при екстремни вибрации.

За да разберете фитинга на накрайника, представете си как ръката ви стиска дървена пръчка. Пръстите ви се увиват около пръчката, упражнявайки натиск от всички страни. Колкото по-силно стискате, толкова по-здрава е хватката. Фитингът с ферула работи на същия принцип, но с съществена разлика: фитингът с ферула не е просто захващане; също така създава печат. Накрайникът е заострен и когато се натисне в съответния заострен вътре в тялото на фитинга, той претърпява контролирана пластична деформация. Външната повърхност на накрайника се уплътнява към тялото на фитинга, докато вътрешната повърхност се забива в стената на тръбата. Това двойно действие - уплътняване и захващане - е това, което прави фитинга с накрайник толкова ефективен. Тръбата не е залепена или заварена; той е механично заключен и запечатан от деформацията на втулката.

Анатомията на накрайника се състои от три основни компонента:

• Подходящо тяло:Основният корпус, който съдържа конусната седалка и осигурява външната връзка (с резба или заварка). Обикновено се изработва от неръждаема стомана, месинг или въглеродна стомана.
• Ферула:Компресионният пръстен, който се деформира, за да уплътни и захване тръбата. Това е сърцето на фитинга. Неговата геометрия, материал и повърхностно покритие са от решаващо значение за работата на фитинга.
• гайка:Втулката с външна резба, която прилага аксиалната сила за компресиране на накрайника в тялото на фитинга. Конструкцията на гайката влияе върху необходимия въртящ момент и лесната инсталация.

Фитингът с накрайник е уникален сред методите за свързване на тръби, тъй като не изисква никаква специална подготовка на края на тръбата – без развалцоване, спояване или заваряване. Тръбата просто се изрязва правоъгълно, отстраняват се ръбове и се поставя. Тази простота е основната причина, поради която фитингът с накрайник се използва толкова широко в приложения, вариращи от автомобилни спирачни линии до офшорни петролни платформи.

Как работи фитингът с накрайник за създаване на непропускливо уплътнение?

За да разберете как aФитинг за накрайникработи, човек трябва да си представи какво се случва вътре във фитинга по време на затягане. Това е малка драма от сили, деформации и запечатване, всичко това се случва в рамките на няколко милиметра. Процесът може да бъде разделен на четири отделни физически етапа, всеки от които допринася за окончателното уплътняване и захващане.

Етап 1: Вмъкване и първоначален контакт.Тръбата се нарязва правоъгълно и се почистват, след което се вкарва в тялото на фитинга, докато достигне дъното до рамото или се държи на определена дълбочина на вкарване. Фитингът на втулката се плъзга върху тръбата, последван от гайката. След това гайката се поставя върху резбите на тялото на фитинга. В този момент няма контакт между накрайника и уплътнителните повърхности. Накрайникът просто стои върху тръбата, готов за активиране.

Етап 2: Захващане на накрайника.Когато гайката е затегната, тя влиза в контакт със задната повърхност на накрайника. Накрайникът започва да се движи аксиално в тялото на фитинга, навлизайки в конуса на гнездото. Ъгълът на конус е критичен: обикновено между 24 и 60 градуса, в зависимост от дизайна на фитинга. Водещият ръб на накрайника контактува с конуса на тялото на фитинга и силата от гайката започва да задвижва накрайника напред.

Етап 3: Деформация на втулката.В този момент накрайникът започва да се деформира. Геометрията на втулката е проектирана така, че да е по-здрава отзад и по-слаба отпред. Докато гайката продължава да се затяга, предната част на втулката, която е по-тънка и има по-малко напречно сечение, започва да се свива навътре. Това свиване навътре е "захапката", която фитингът на втулката прави в тръбата. Вътрешният диаметър на накрайника намалява и водещият му ръб се врязва в стената на тръбата, създавайки механична ключалка. Едновременно с това външната повърхност на втулката се притиска към конусността на тялото на фитинга, създавайки първичната уплътняваща повърхност.

Етап 4: Окончателно еластично заключване.В последния етап накрайникът е напълно компресиран. Претърпял е еластична и пластична деформация. Еластичният компонент е от решаващо значение: втулката, като пружина, която е била компресирана, упражнява непрекъсната насочена навън сила срещу тялото на фитинга и непрекъсната навътре сила срещу тръбата. Тази продължителна сила, известна като "уплътняваща сила", е това, което поддържа целостта на връзката във времето, дори при термични цикли и колебания на налягането. Сега тръбата е заключена на място и запечатана.

Какво се случва, когато вибрацията разхлаби гайката? Ако гайката се отдръпне леко, еластичното възстановяване на накрайника - подобно на пружина поведение - поддържа уплътнителните повърхности в контакт. Ето защо правилно монтираният накрайник може да остане без течове дори след години на експлоатация. Въпреки това, ако гайката е прекалено затегната, накрайникът може да премине границата на еластичност, което води до прекомерна пластична деформация. Това състояние, известно като "достигане на дъното", може да унищожи накрайника и да създаде път на теч. Това е причината, поради която много повреди на фитингите на накрайника са причинени от неправилен въртящ момент.

Какви са различните видове фитинги за накрайници и къде се използват?

TheФитинг за накрайникне е единичен, монолитен продукт. Предлага се в няколко различни конфигурации, всяка оптимизирана за конкретни приложения, диапазони на налягане и условия на околната среда. Разбирането на разликите е от съществено значение за избора на подходящия фитинг за накрайник за дадена работа. Трите най-често срещани типа са единична накрайник, двойна накрайник и W-тип накрайник.

Фитинги с единична накрайник.Както подсказва името, единичният накрайник използва само един накрайник, за да осигури както уплътнителни, така и захващащи функции. Тази накрайник обикновено е проектирана с остър водещ ръб, който се впива в тръбата, докато външната му повърхност се прилепва към тялото на фитинга. Фитингите с единична накрайник са прости, имат по-малко части и често са по-ниски като цена от дизайните с двойна накрайник. Те обикновено се използват в приложения с ниско до средно налягане, като пневматични системи, измервателни уреди и общи индустриални водопроводни инсталации. Простотата обаче си има цена: единичният накрайник трябва да изпълнява две функции едновременно, което го прави по-малко толерантен към грешки при монтажа и по-чувствителен към повърхността на тръбата.

Фитинги с двойна накрайник.Фитингът с двойна накрайник е по-усъвършенстван дизайн, който разделя функциите за запечатване и захващане на два независими компонента. Предната втулка е проектирана да уплътнява тялото на фитинга, докато задната втулка е проектирана да захваща тръбата. Това разделение на труда позволява всяка накрайник да бъде оптимизирана за специфичната си функция. Предната втулка може да бъде направена от по-мек материал за по-добро уплътняване, докато задната втулка може да бъде по-твърда за по-добро захващане. Фитингите с двойна накрайник се използват широко в хидравлични системи с високо налягане, като тези, намиращи се в строително оборудване, машини за леене под налягане и офшорни петролни платформи. Те предлагат превъзходна устойчивост на вибрации и са по-малко чувствителни към промените на въртящия момент при монтажа.

Фитинги с накрайник W-тип.W-тип накрайник е специализиран дизайн, обикновено изработен от висококачествена сплав от неръждаема стомана, с отличителен "W" профил в напречното сечение. Тази уникална форма позволява на накрайника да абсорбира топлинното разширение и свиване, без да губи предварителното си натоварване. W-Type Ferrule Fitting се използва предимно при високотемпературни приложения, като проследяване на пара, топлообменници и тръбопроводи на пещи. Те се срещат и в криогенни системи, където екстремните температурни промени са често срещани. Дизайнът W-Type осигурява по-равномерно разпределение на напрежението, намалявайки риска от корозионно напукване под напрежение в взискателни среди.

Таблицата по-долу предоставя сравнителен преглед на трите основни типа накрайници.

Какви технически спецификации определят висококачествен фитинг с накрайник?

Изпълнението на aФитинг за накрайниксе определя от комбинация от избор на материал, геометрична прецизност и повърхностна обработка. Лошо произведеният накрайник ще се повреди преждевременно, докато висококачественият накрайник може да осигури десетилетия надеждна работа. Разбирането на техническите спецификации, които определят висококачествения фитинг с накрайник, е от съществено значение за инженерите, специалистите по доставките и екипите по поддръжка, които трябва да изберат правилния компонент за своето приложение.

В нашата фабрика ние произвеждаме фитинги за накрайници, които отговарят на най-високите индустриални стандарти. Нашите продукти за накрайници се предлагат в различни материали, включително неръждаема стомана 316L, месинг и въглеродна стомана, с повърхностни обработки, вариращи от пасивиране до безелектролитно никелиране. Таблицата по-долу предоставя подробна разбивка на основните технически спецификации за нашата гама фитинги за накрайници.

Един от най-критичните параметри е твърдостта на повърхността на накрайника. Накрайникът трябва да е по-твърд от тръбата, която захваща, но не толкова твърд, че да стане крехък. Нашият фитинг за накрайник е термично обработен за постигане на повърхностна твърдост от 58-62 HRC, което осигурява оптимален баланс между захапка и здравина. Грапавостта на повърхността на уплътнителните повърхности също е критична. Повърхност, която е твърде грапава, няма да уплътни правилно, докато повърхност, която е твърде гладка, може да не осигури достатъчно триене, за да може накрайникът да „захапе“ тръбата. Ние поддържаме повърхностна грапавост от 0,4-0,8 µm на нашите уплътнителни повърхности, което се оказа оптималният диапазон за уплътняване.

В допълнение към тези стандартни спецификации, ние предлагаме няколко персонализирани опции за накрайник, включително специални материали (напр. Inconel, Monel за корозивни среди) и специални покрития (напр. PTFE покритие за намалено триене). Нашият инженерен екип е на разположение, за да ви помогне при избора на правилните спецификации на фитинга за накрайник за вашето конкретно приложение.

Как да инсталирате правилно и да отстраните неизправностите на фитинга с накрайник?

Дори и най-качественитеФитинг за накрайникще се провали, ако не е инсталиран правилно. Правилният монтаж е умение, което всеки техник и инженер по поддръжката трябва да владее. Процесът е лесен, но изисква внимание към детайла на всяка стъпка. Таблицата по-долу очертава петте основни стъпки за правилното инсталиране на фитинга с накрайник.

Въпреки внимателния монтаж могат да възникнат течове и други проблеми. Когато отстранявате неизправности във фитинг с накрайник, е полезно да следвате систематичен процес. По-долу е опростено ръководство за отстраняване на неизправности.

• Теч, открит по време на първоначалната инсталация:Проверете правоъгълността на тръбата и дълбочината на вкарване. Лошо изрязана тръба или непълно поставяне е най-честата причина за първоначални течове. Инсталирайте отново с нов фитинг с накрайник.
• Теч, открит след период на работа:Проверете въртящия момент на гайката. Вибрацията може да доведе до отдръпване на гайката. Повторното затягане на гайката може да реши проблема. Ако течът продължава, проверете накрайника за повреди. Накрайникът може да е бил прекалено затегнат по време на първата инсталация, което е причинило прекомерна деформация.
• Тръбата може да се завърти или извади:Накрайникът не е захванал достатъчно тръбата. Това обикновено се дължи на недостатъчно затягане или използване на тръба с неправилна твърдост. Проверете въртящия момент и се уверете, че материалът на тръбата е съвместим със спецификациите на фитинга на накрайника.
• Накрайникът е видимо напукан или счупен:Това често се дължи на прекомерно затягане или дефект на материала. Сменете фитинга на накрайника с нов и проверете въртящия момент, за да се уверите, че не надвишава препоръчителната стойност.

Често задавани въпроси (FAQ)

Въпрос 1: Може ли накрайник да се използва повторно, след като е бил затегнат?

Отговор: Като цяло фитингът с накрайник не е проектиран да се използва повторно. Накрайникът претърпява постоянна пластична деформация, когато се компресира, а захапването, което прави в тръбата, е еднократно събитие. Повторното използване на накрайник върху нова тръба или на ново място не се препоръчва, тъй като няма да създаде същото надеждно уплътнение и захващане. В някои случаи, ако фитингът е бил само леко затегнат (и накрайникът все още не е захапал тръбата), може да е възможно да го преместите, но това е на риск от монтажника. Нашата фабрика препоръчва смяна на втулката и гайката винаги, когато тръбната връзка се разглобява, за да се гарантира непропускливо уплътнение.

Въпрос 2: Как мога да разбера дали фитингът на втулката е достатъчно стегнат без динамометричен ключ?

Отговор: Въпреки че динамометричният ключ е предпочитаният инструмент за последователно и точно затягане, той не винаги е наличен. Алтернативен метод е методът "броене на завоите". След като гайката е стегната на ръка, маркирайте референтна точка и след това я затегнете допълнително с 1/4 до 1/2 оборот, в зависимост от размера и материала на фитинга. За 1/4" тръбен фитинг често е достатъчен 1/4 оборот след ръчно затягане; за 1/2" фитинг може да е 1/2 оборот. Този метод обаче е по-малко прецизен и разчита на усещането на инсталатора. Горещо препоръчваме използването на динамометричен ключ и посочените от производителя стойности на въртящия момент, особено при приложения с високо налягане или критични за безопасността приложения.

Въпрос 3: Подходящи ли са накрайниците за тръби от неръждаема стомана?

Отговор: Да, фитингът с накрайник се използва широко с тръби от неръждаема стомана. Въпреки това, материалът на тръбата трябва да е съвместим с материала на накрайника. Накрайникът трябва да е по-твърд от тръбата, за да създаде необходимата захапка. За тръби от неръждаема стомана препоръчваме да използвате накрайник, направен от сплав от неръждаема стомана с по-висока твърдост от тази на тръбата. Нашата фабрика предлага фитинги за накрайници, които са специално проектирани за използване с тръби от неръждаема стомана, с оптимизирана термична обработка, за да осигурят сигурно захващане и надеждно уплътнение. Ако има значително несъответствие на твърдостта, накрайникът може да не захване правилно тръбата или тръбата може да се повреди.

Въпрос 4: Какво е най-високото налягане, което може да издържи фитингът с накрайник?

Отговор: Максималното работно налягане на фитинга с накрайник зависи от няколко фактора: диаметъра на тръбата, материала на накрайника и тялото на фитинга и вида на дизайна (единичен накрайник срещу двоен накрайник). Нашите двойни накрайници за тръби с диаметър до 1" са предназначени за работни налягания до 630 бара (9100 psi). За по-големи диаметри или по-високи налягания са налични специални конструкции. Винаги се обръщайте към таблицата за налягане на производителя за конкретния модел и размер. От съществено значение е да се гарантира, че номиналът на накрайниците надвишава максималното системно налягане плюс граница на безопасност.

Въпрос 5: Защо моят фитинг на накрайника изтича дори след като съм го затегнал правилно?

Отговор: Течът в правилно затегнат фитинг с накрайник може да бъде причинен от няколко фактора, които може да не са очевидни веднага. Най-честите причини са: надраскана или повредена повърхност на тръбата под накрайника (често от отломки или боравене); тръба, която не е идеално кръгла (особено ако е изрязана с ножовка, а не с резачка за тръби); неправилна твърдост на тръбата (накрайникът не може да захапе тръба, която е твърде твърда); или повредена или замърсена уплътнителна повърхност в самото тяло на фитинга. Освен това, ако фитингът е бил разглобен и сглобен отново без подмяна на втулката, първоначалната деформация няма да се повтори, причинявайки теч. Нашата фабрика препоръчва да огледате тръбата внимателно за повреди и винаги да използвате нов фитинг за накрайник, когато преинсталирате връзките, за да избегнете течове.
